Descripción

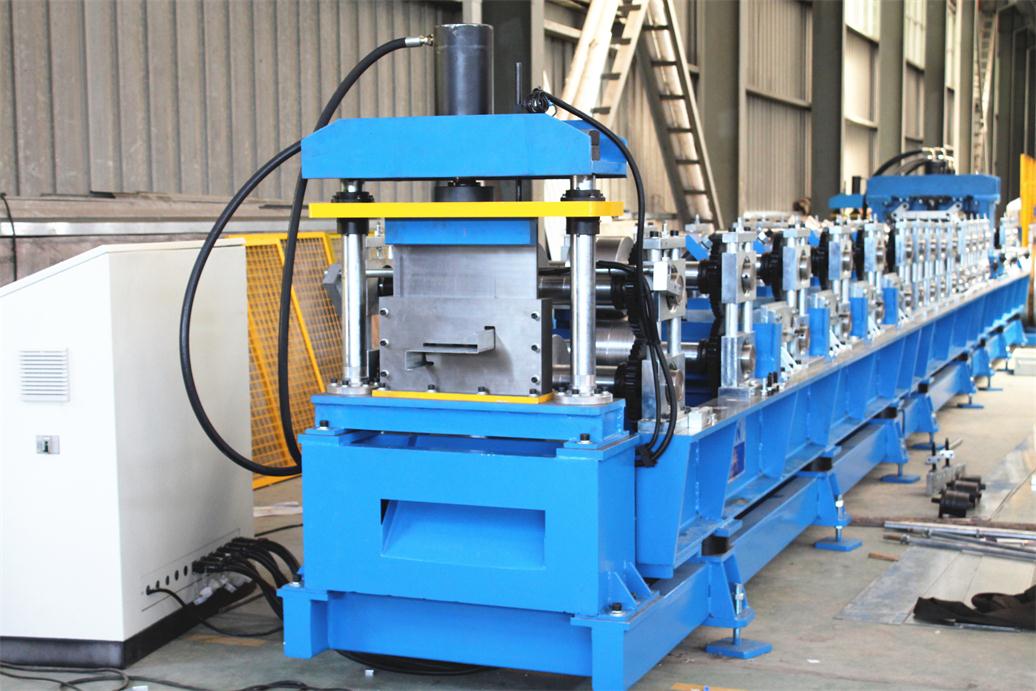

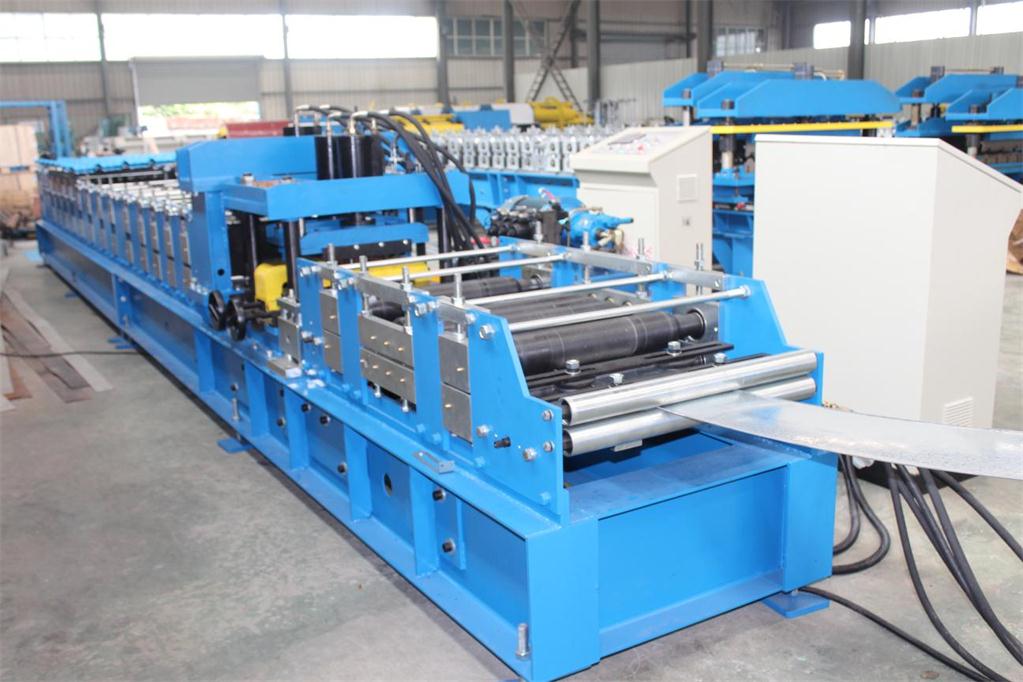

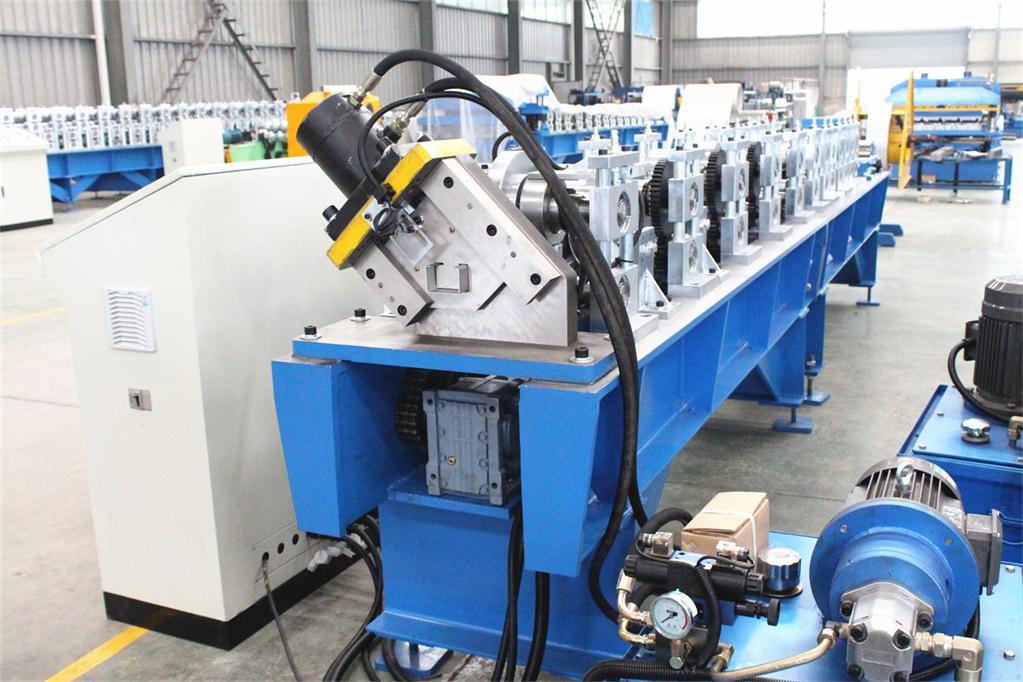

La perfiladora de correa tipo C/Z consiste en el desenrollador de expansión hidráulica, equipo de nivelación, sistema de perfilado, equipo de corte, estación hidráulica, sistema de control eléctrico, sistema de conformado y el soporte para el perfil. La conformadora de perfiles C y Z adopta el control lógico programable (PLC, por sus siglas en inglés), frecuencia de corriente alterna (A. C., por sus siglas en inglés) y la tecnología de ajuste de velocidad para una producción automática continua. La perfiladora de correa tipo C/Z representa una manera innovadora de producir estructuras de acero con mayor efectividad y al mismo tiempo ahorrar energía.
Proceso
Desenrollado → Alimentación de chapa → Laminado en frío → Punzonado y corte

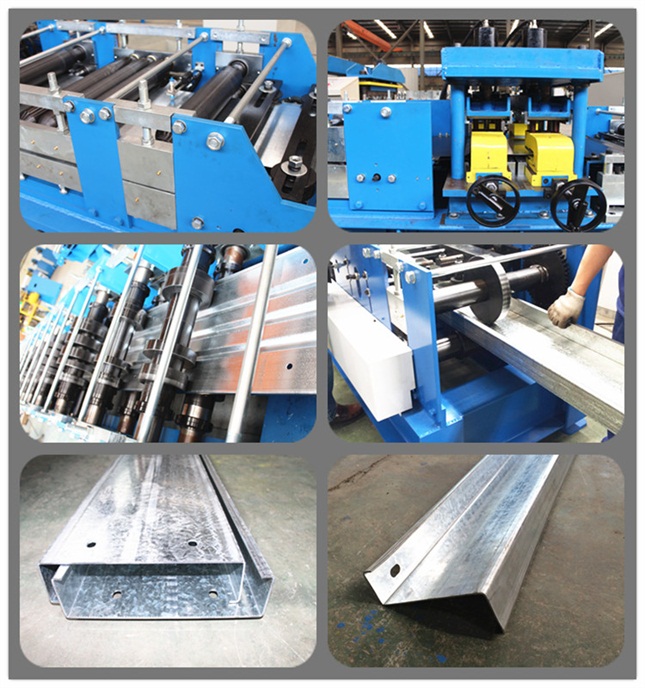

Partes fundamentales de la conformadora de perfiles C y Z

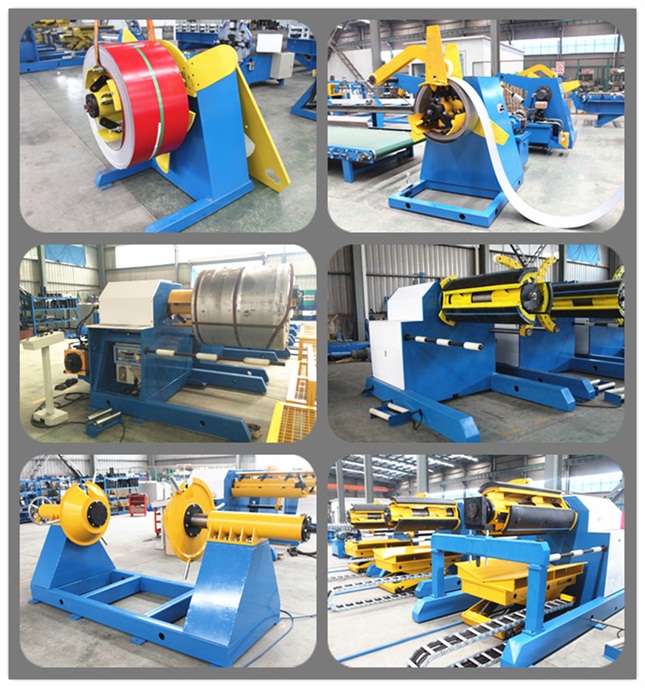

Desenrollado
Sistema de guía

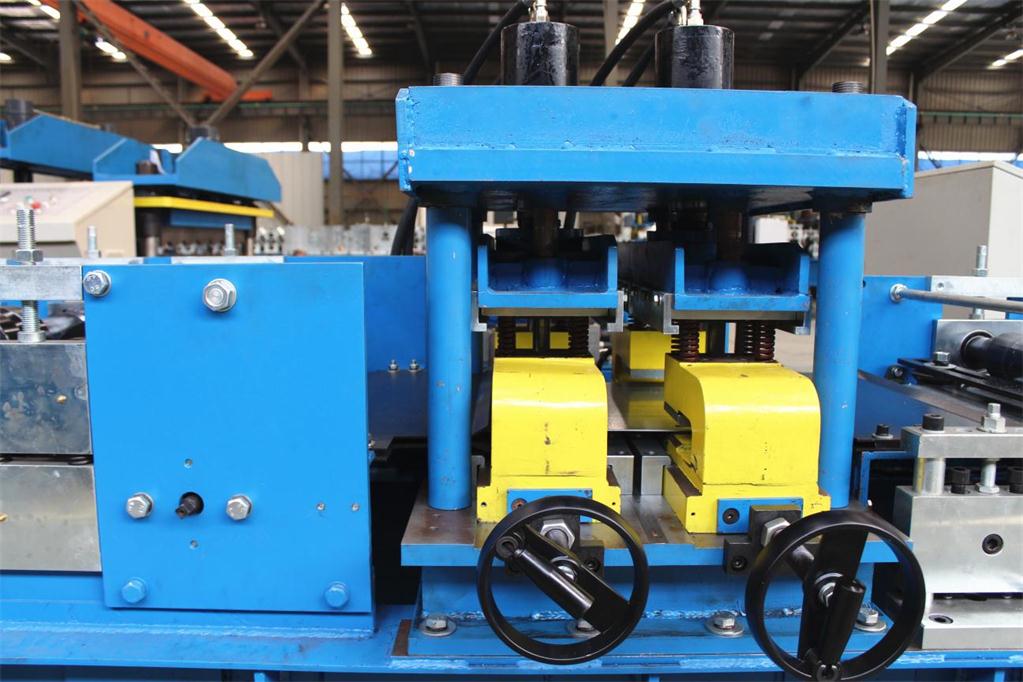

Sistema de nivelación

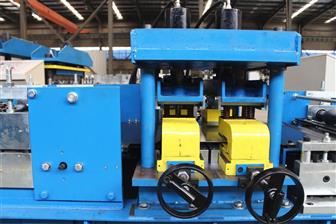

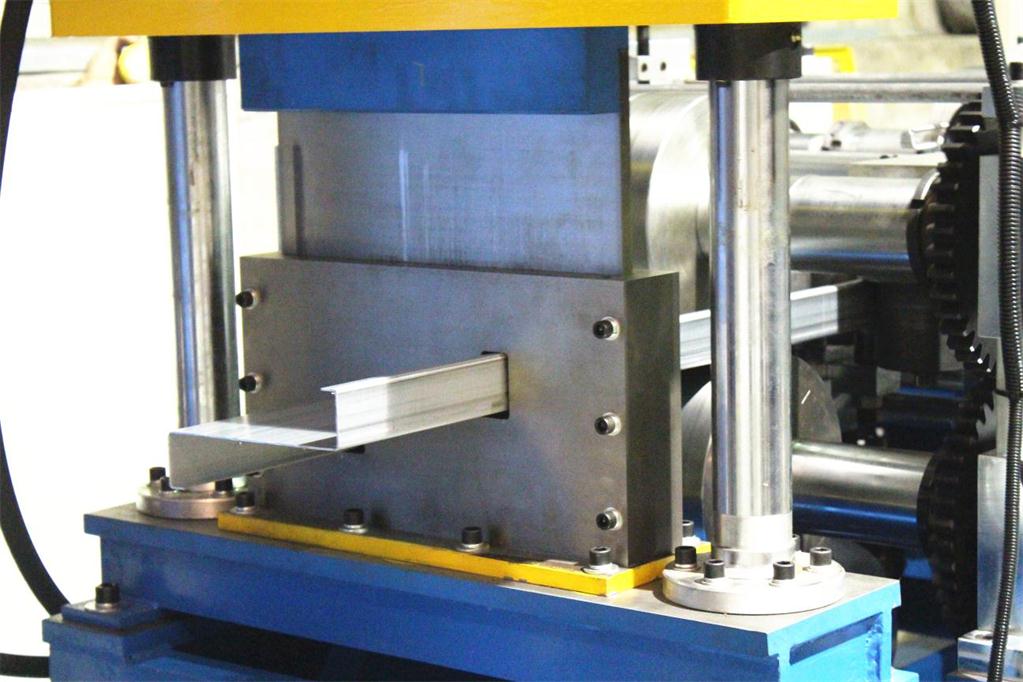

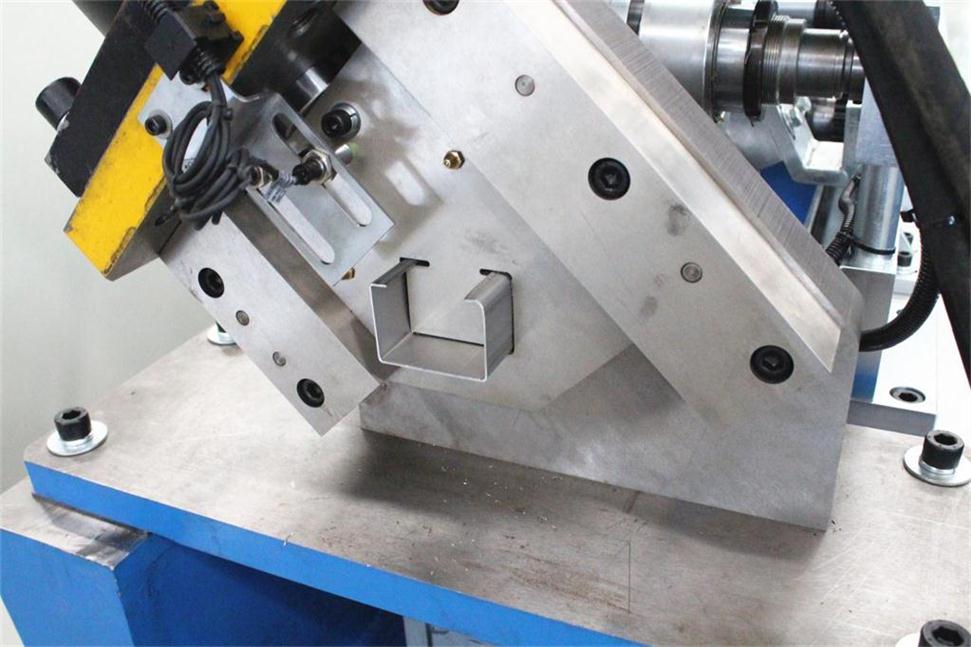

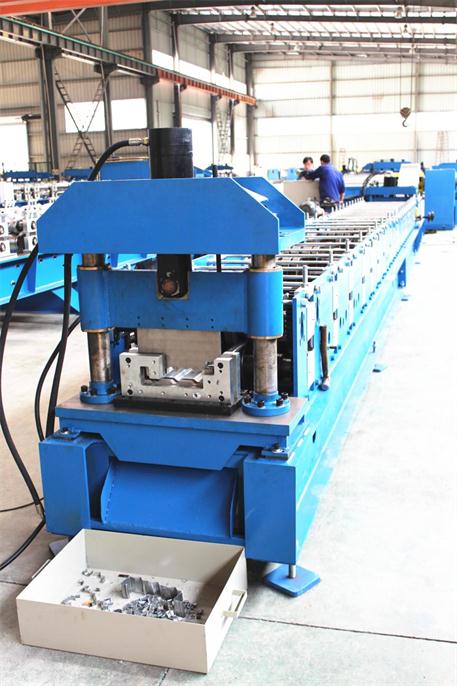

Sistema de pre-corte

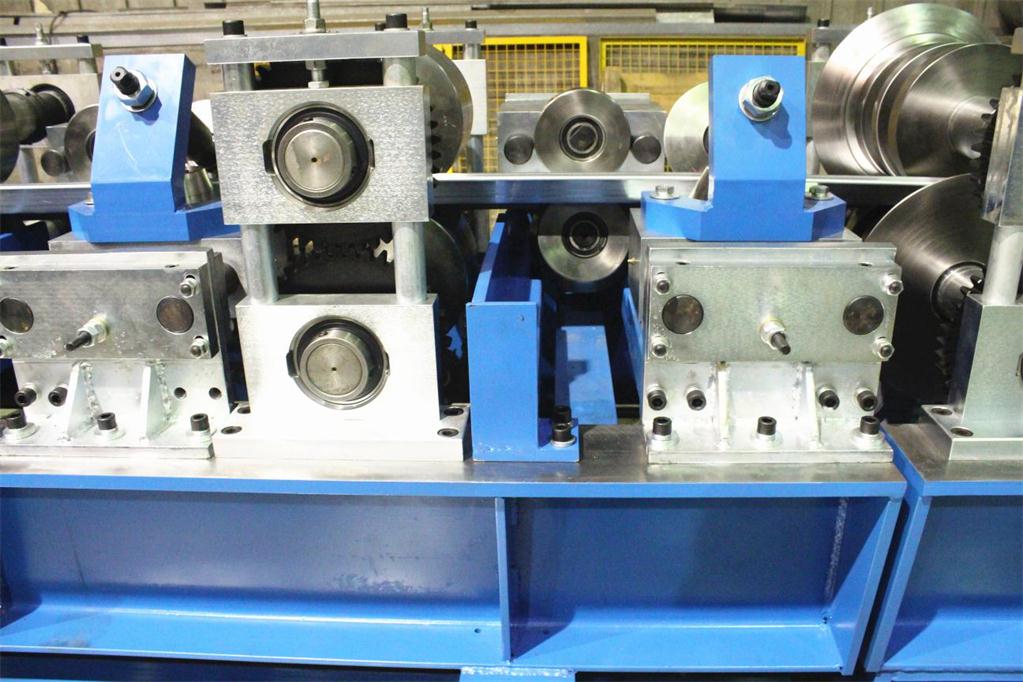

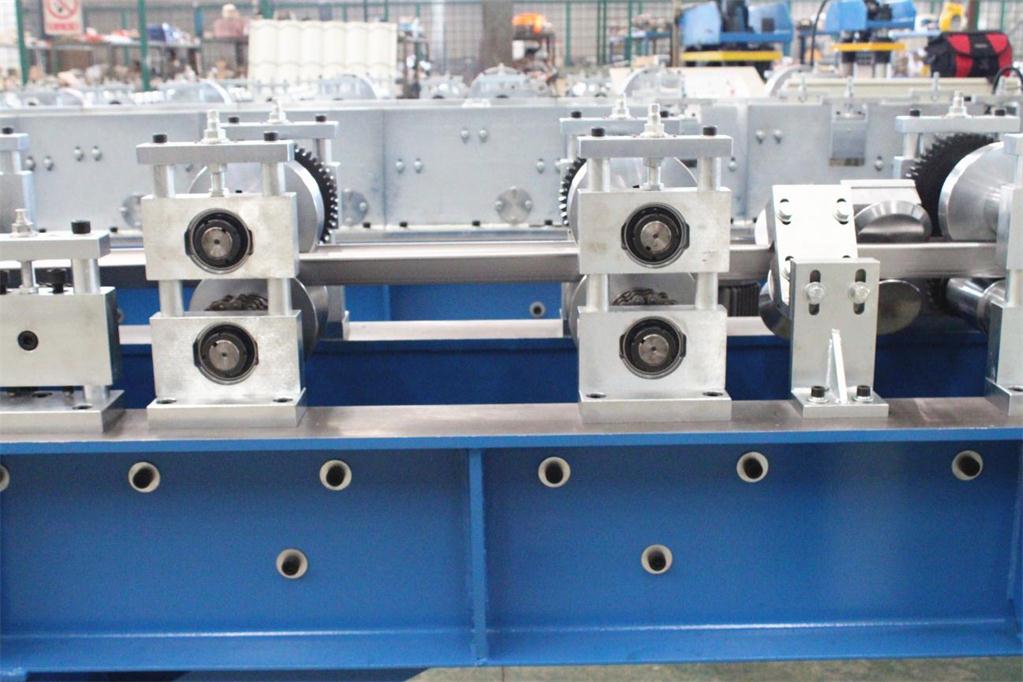

Sistema de perfilado

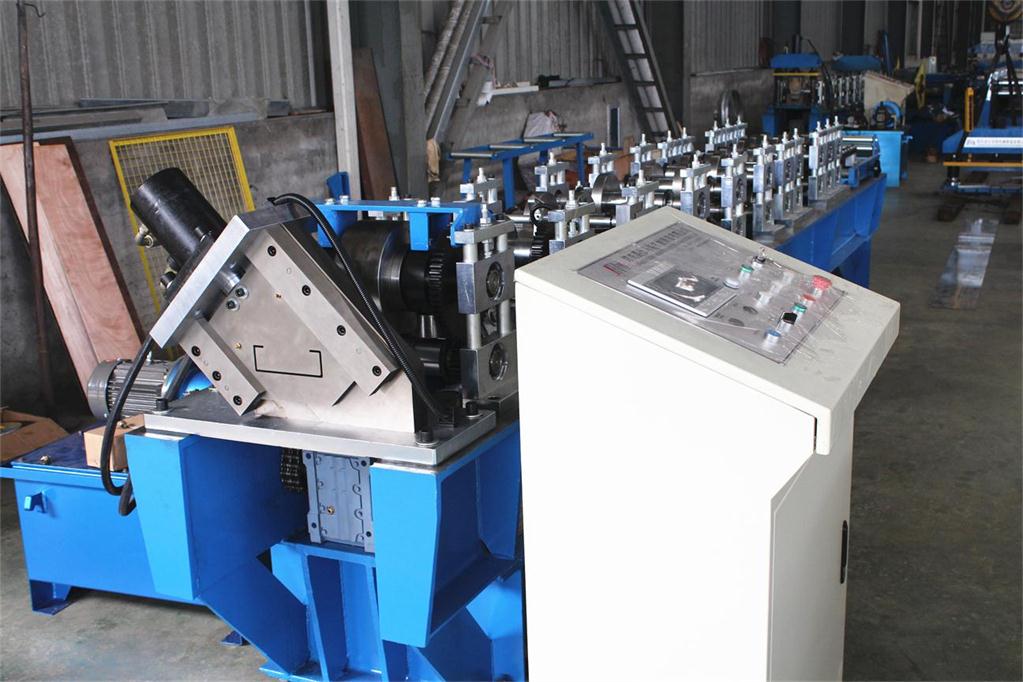

Sistema de control eléctrico
Sistema hidráulico

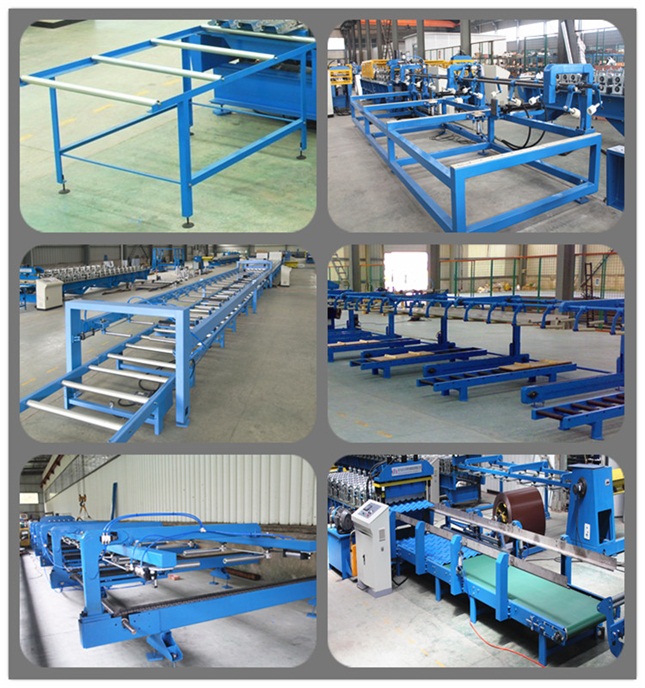

Soporte

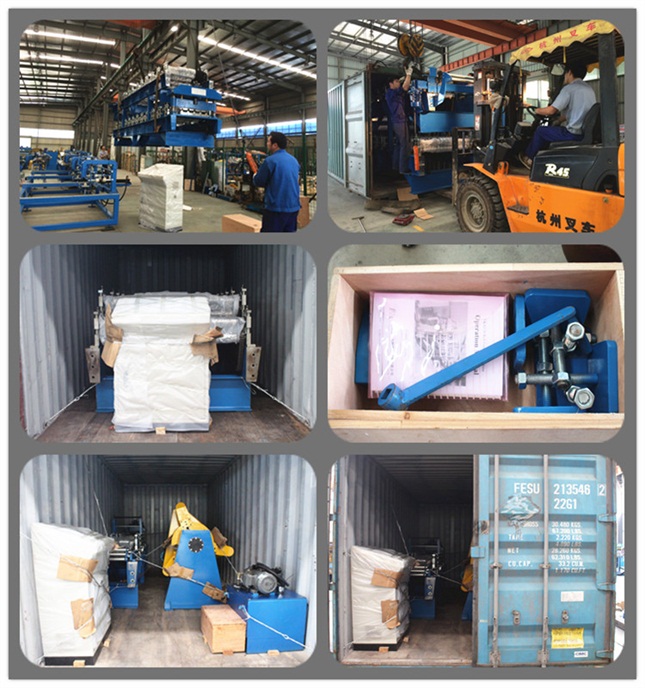

Empaque y transporte
La máquina principal de la perfiladora de correa tipo C/Z se coloca en contenedores y los repuestos son colocados en cajas de madera.
Especificaciones
Nº
|
Item
|
Parámetros
|
Observaciones
|
1
|
Material adecuado
|
Tipo
|
Chapa de acero galvanizado
|
|
Espesura (mm)
|
1.6 a 3.0
|
|
Límite elástico (MPa)
|
230 a 300
|
|
Anchura (mm)
|
≤1250
|
|
Capacidad de la Devanadora
|
5T/8T/10T
|
De acuerdo con las exigencias del cliente
|
2
|
Material de rodillo
|
Acero para cojinetes con tratamiento de temple
|
|
3
|
Velocidad de línea (m/min)
|
10
|
Corte y punzonado excluido
|
4
|
Estructura de soporte del eje de rodillos
|
Placa de acero / columna guía
|
|
5
|
Sistema de control eléctrico
|
PLC
|
Marca: Mitsubishi o Siemens
|
6
|
Mesa de operación
|
Pantalla táctil y botones
|
|
Componentes
Nº
|
Denominación
|
Cantidad
|
Observaciones
|
1
|
Desenrollador
|
1 juego
|
Según el cliente
|
2
|
Máquina principal
|
Dispositivo de alimentación
|
1 juego
|
|
Sistema de nivelación
|
1 juego
|
|
Sistema de punzonado
|
1 juego
|
Según el cliente
|
Sistema de pre-corte
|
1 juego
|
|
Sistema de perfilado
|
1 juego
|
|
Sistema hidráulico
|
1 juego
|
|
3
|
Sistema de control eléctrico
|
1 juego
|
|
4
|
Apilador automático / soporte
|
1 juego
|
Según el cliente
|
