Descripción

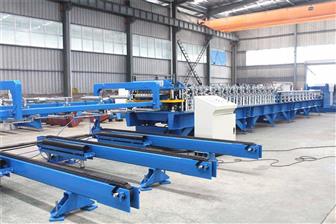

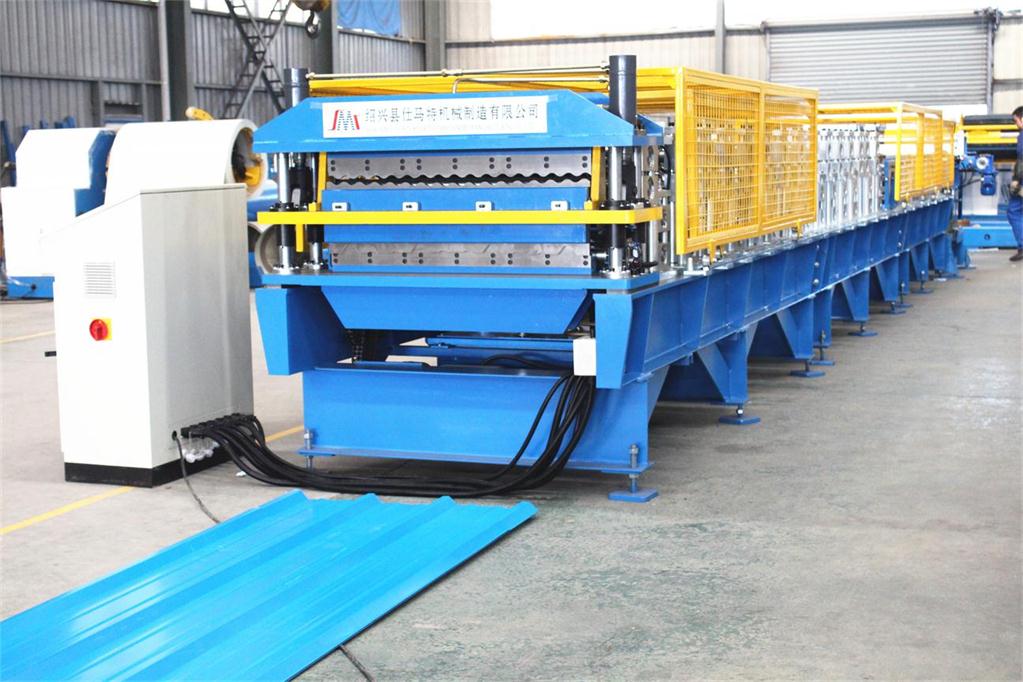

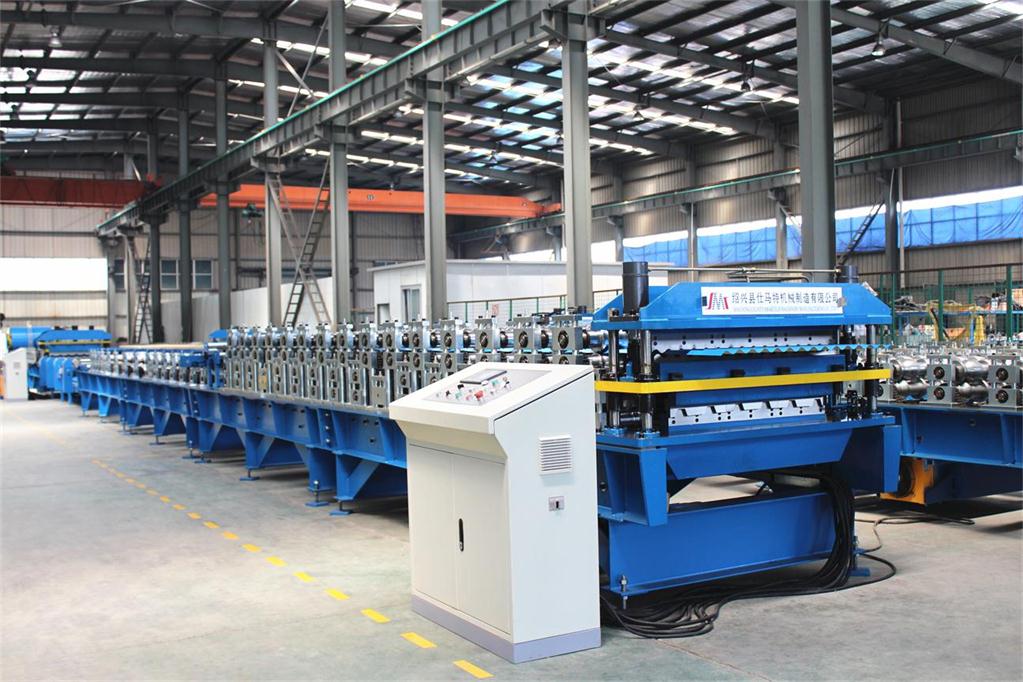

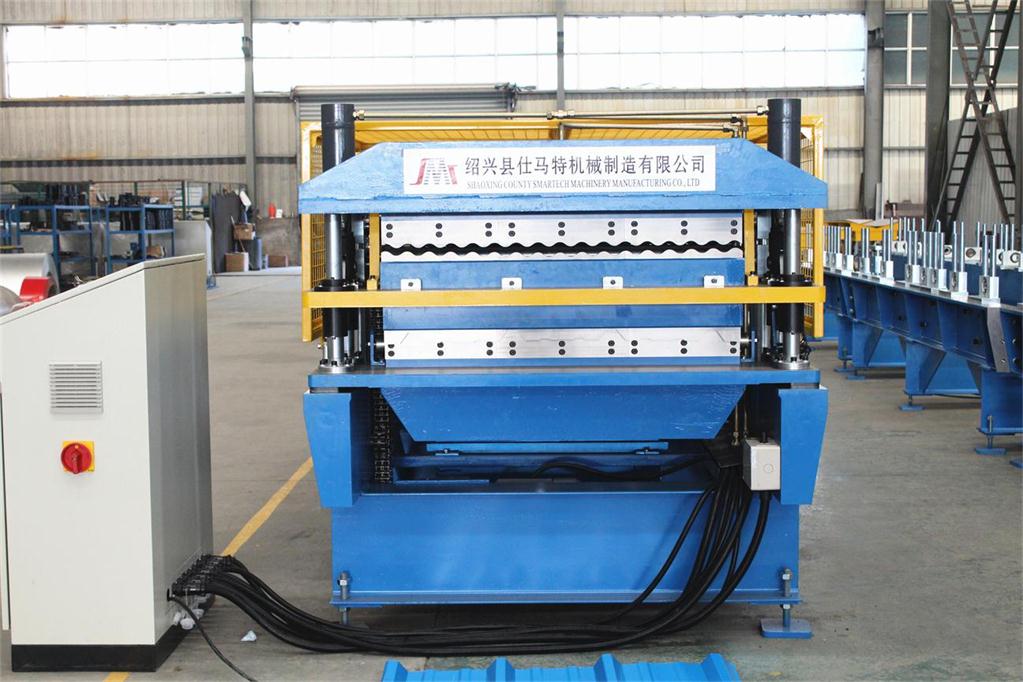

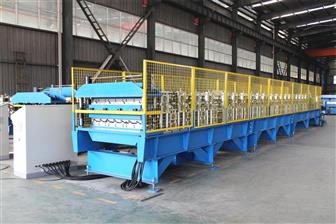

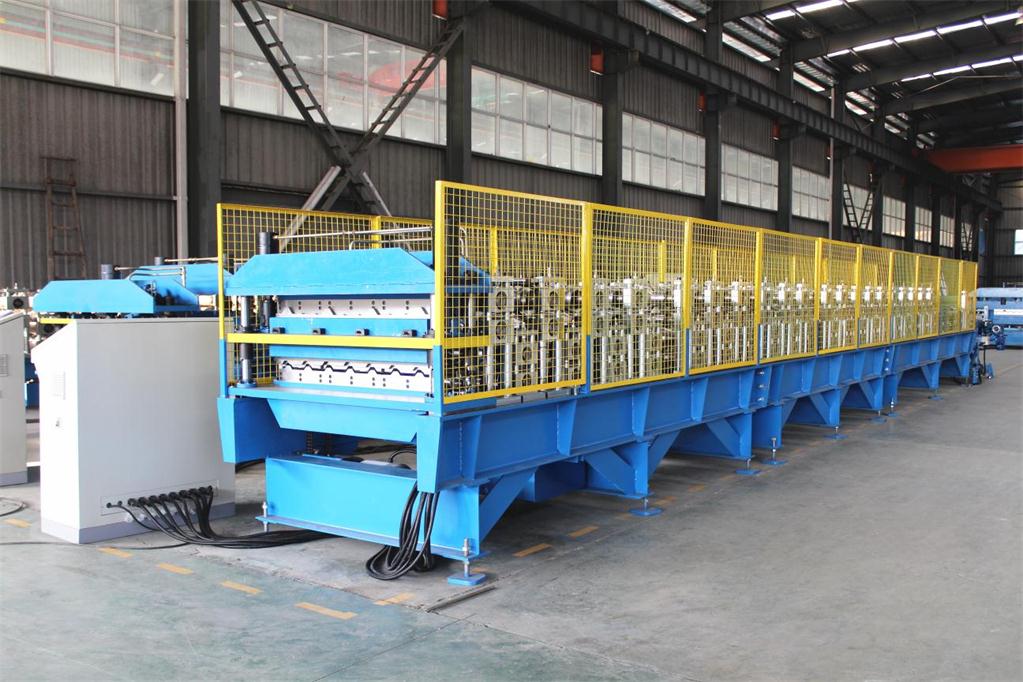

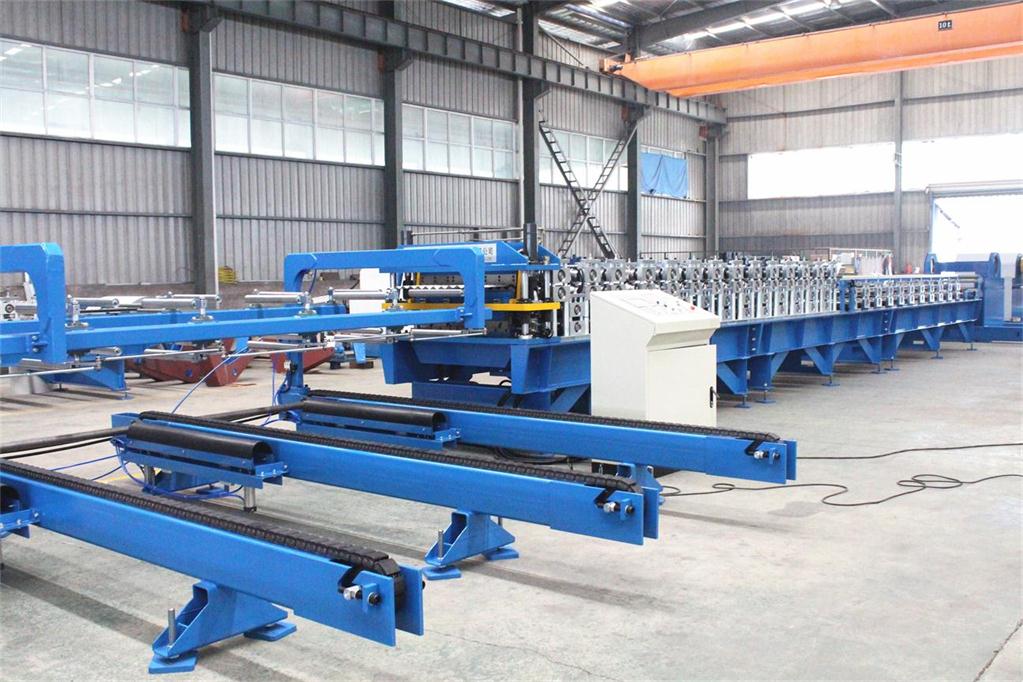

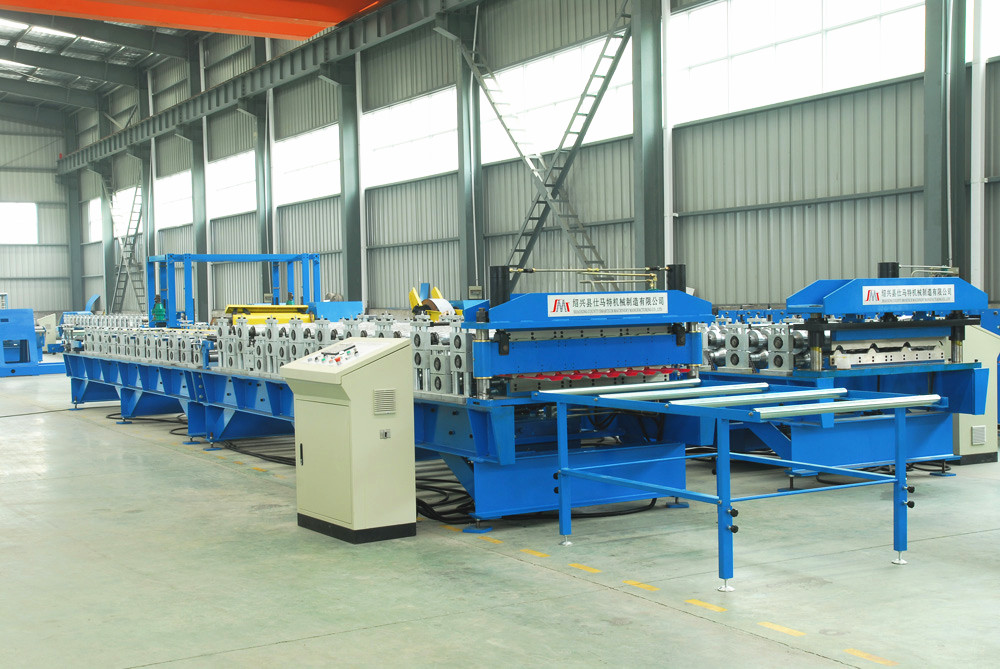

La perfiladora de doble capa es una línea de perfilado en frío con dos capas de rodillos. La capa superior es para un perfil, mientras que la capa inferior es para otra hoja de perfil. Cuando los perfiles superiores se están produciendo, los perfiles inferiores no se producen y vicerversa. Esta perfiladora de doble capa es una máquina de producción de materiales de construcción de alta eficiencia, ahorro energético y es utilizada por todo el mundo.

Sistemas principales de la línea de perfilado en frío

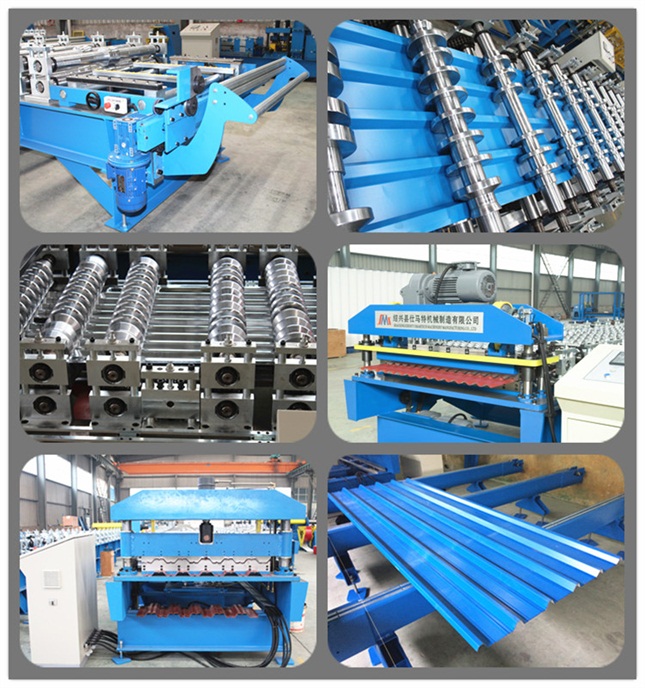

Bobinadora Sistema de guía Sistema de perfilado Sistema de corte Sistema de control eléctrico Sistema hidráulico Soporte

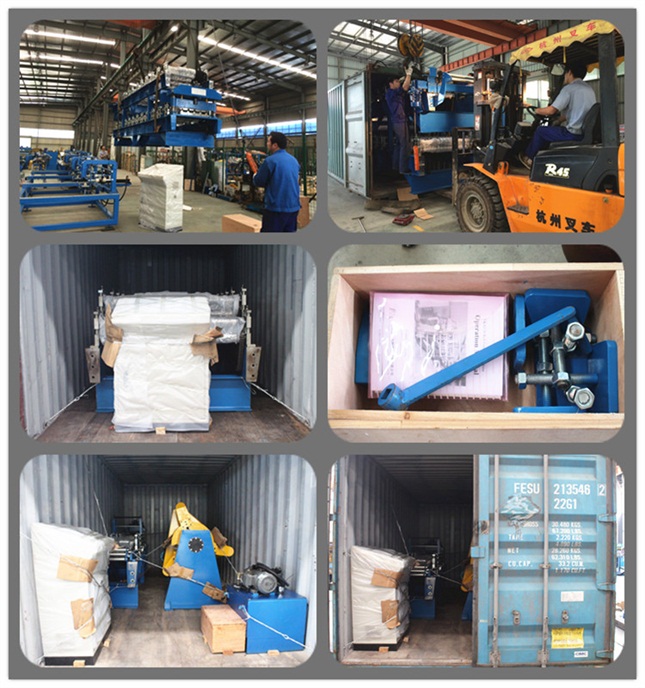

Empaque y transporte

Las piezas principales de la perfiladora de doble capa se colocan en contenedores y los repuestos en cajas de madera.

Especificaciones

Item Parámetros Observaciones
1 Material adecuado Tipo Chapa de acero colorido
Espesor (mm) 0.4 a 0.7
Límite elástico (MPa) 230 a 300
Anchura (mm) ≤1250
Capacidad de la devanadora 5T/8T/10T Según el cliente
2 Material de los rodillos Placa de cromo duro Nº 45
3 Velocidad de línea (m/min) 20

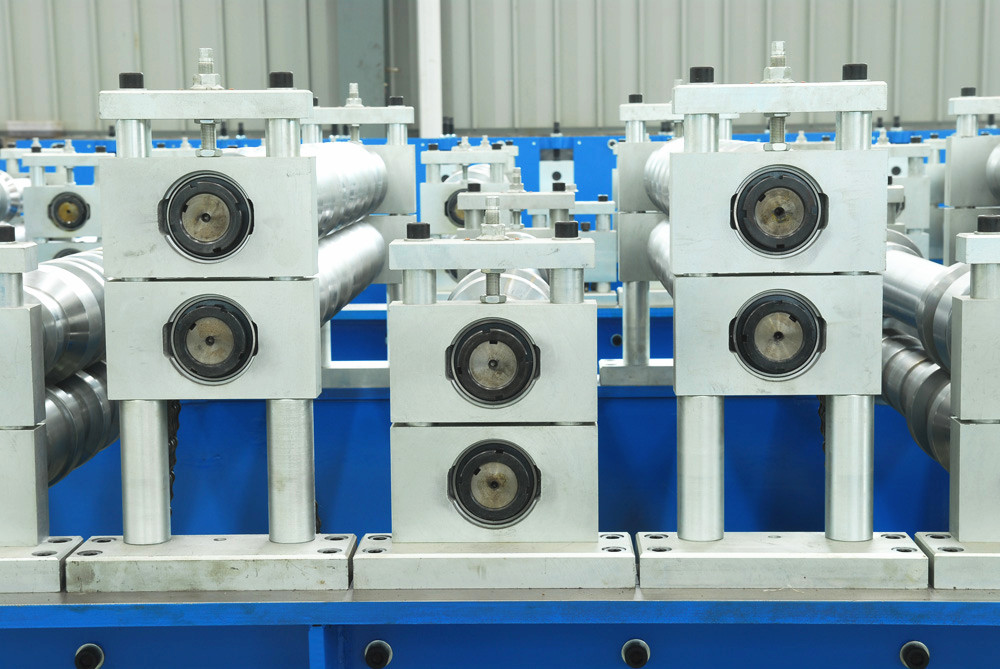

4 Estructura de soporte del eje de rodillos Columna guia
5 Sistema de control eléctrico PLC Marca: Mitsubishi o Siemens
6 Mesa de operación Pantalla táctil y botones

Componentes

Denominación Cantidad Observaciones

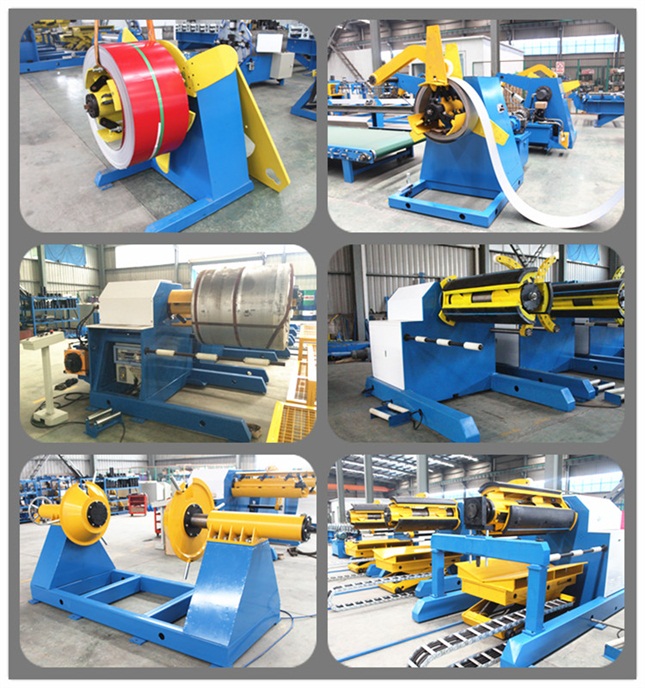

1 Desenrollador 1 juego Según el cliente
2 Máquina principal Dispositivo de pre-corte 2 juego Según el cliente

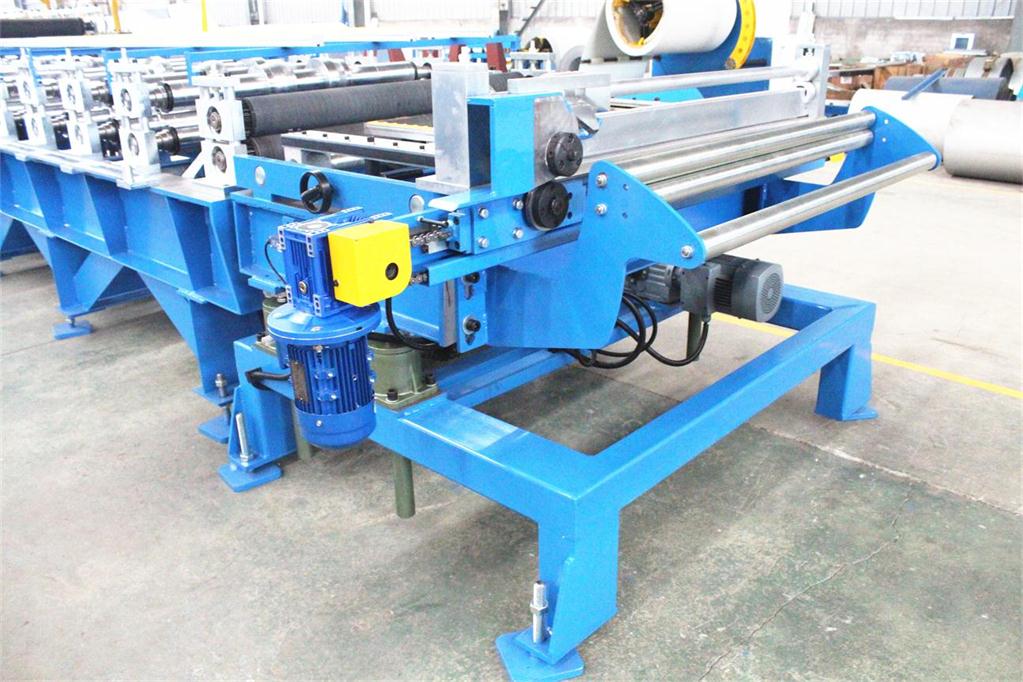

Dispositivo de alimentación 2 juego
Dispositivo de rodaje 1 juego Según el cliente

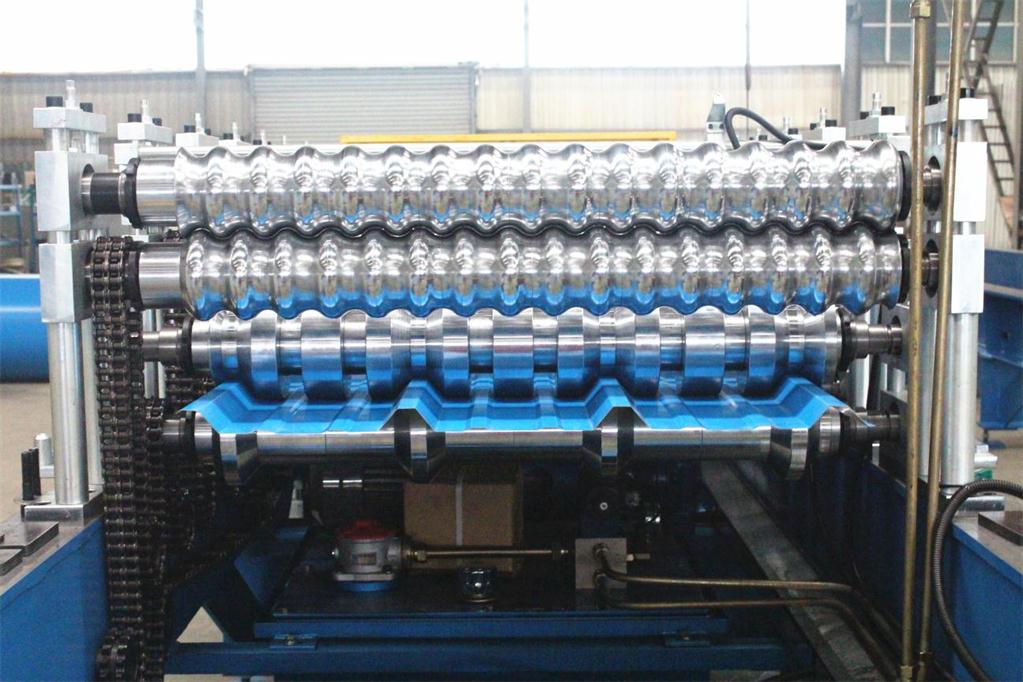

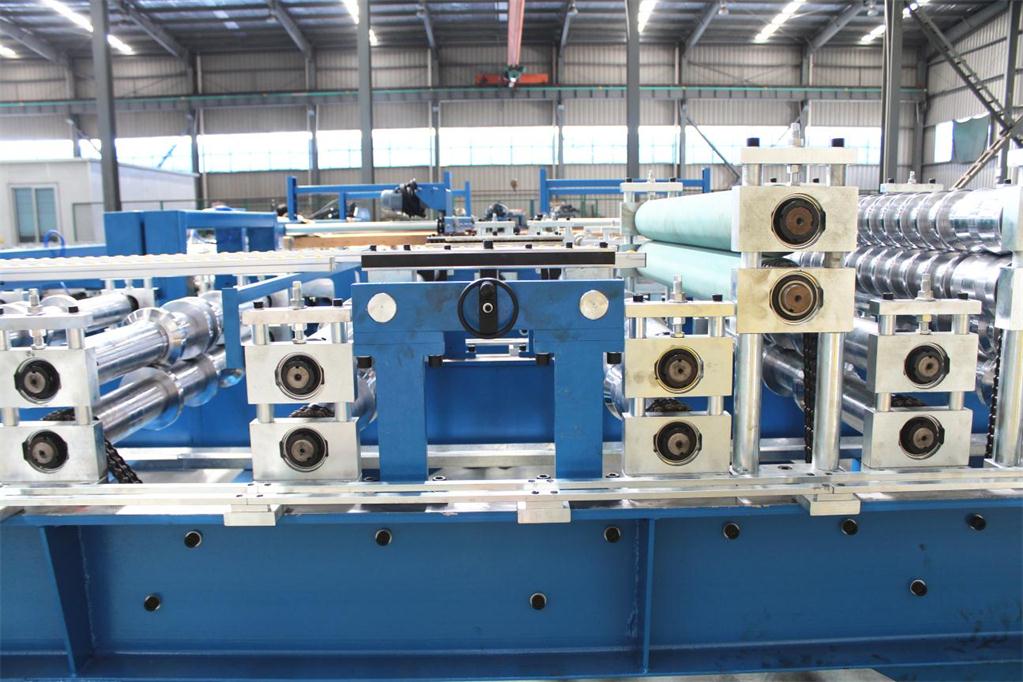

Sistema de perfilado 2 juego
Protección de seguridad móvil 1 juego Según el cliente
Dispositivo de post-corte 1 juego Con cuchillas de doble capa
Sistema hidráulico 1 juego
3 Sistema de control eléctrico 1 juego

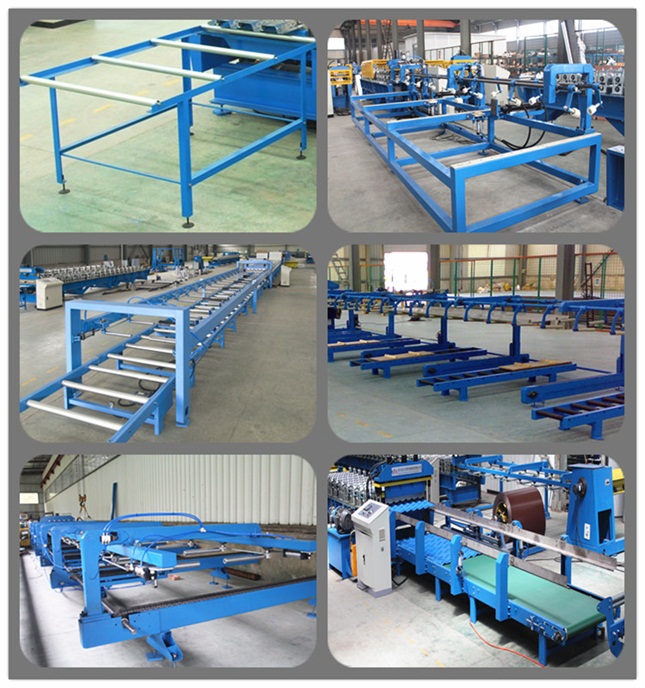

4 Apiladora automática/Soporte 1 juego Según el cliente
