Descripción

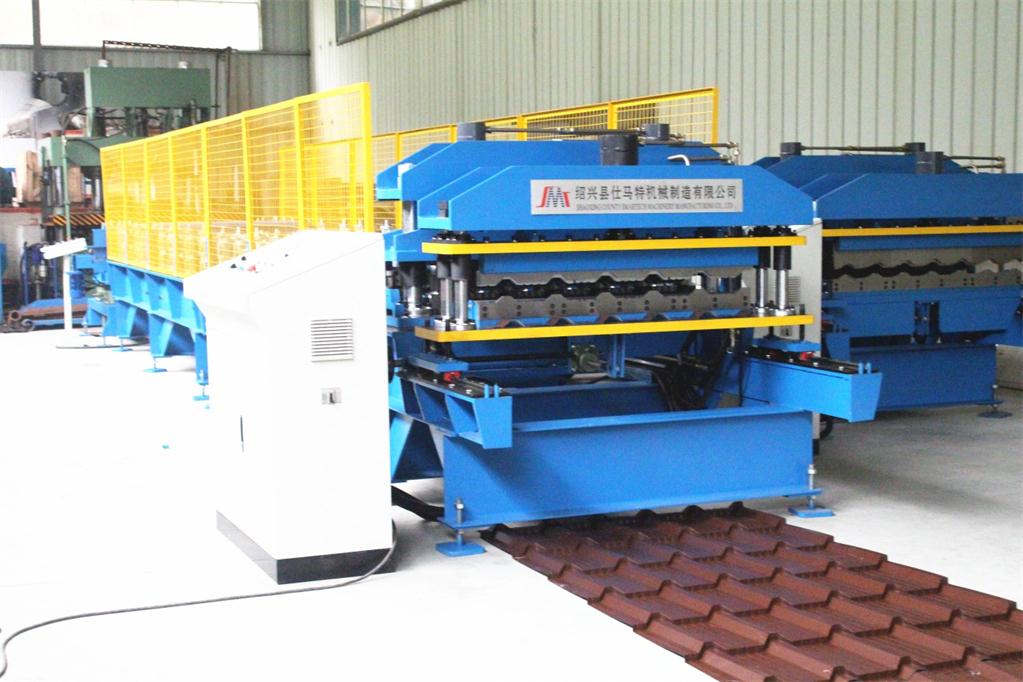

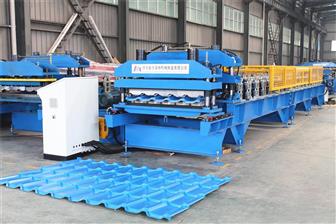

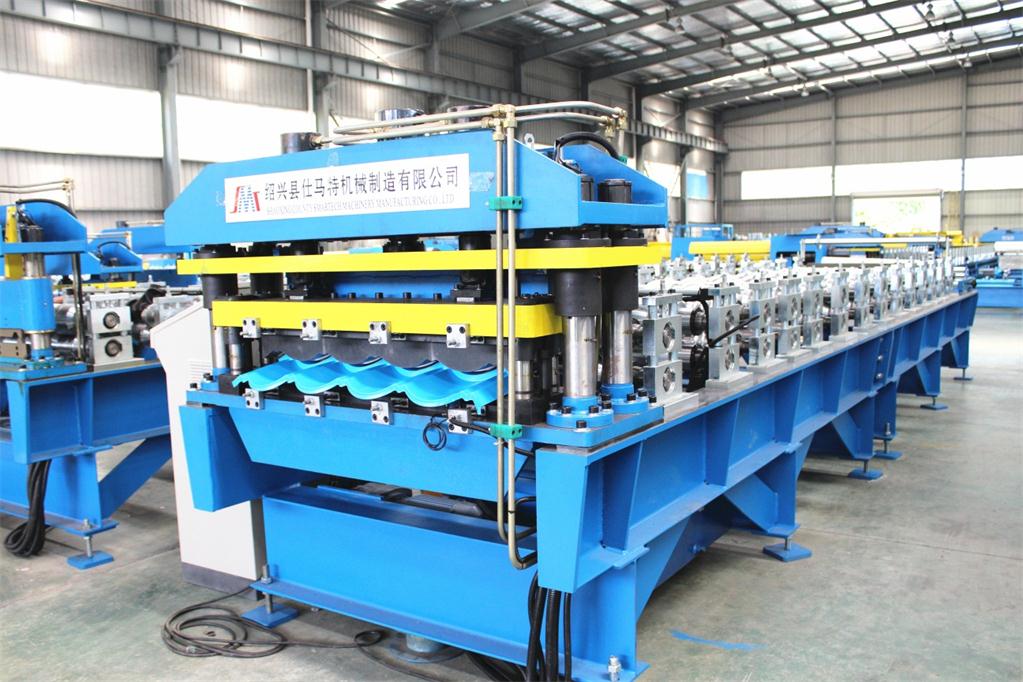

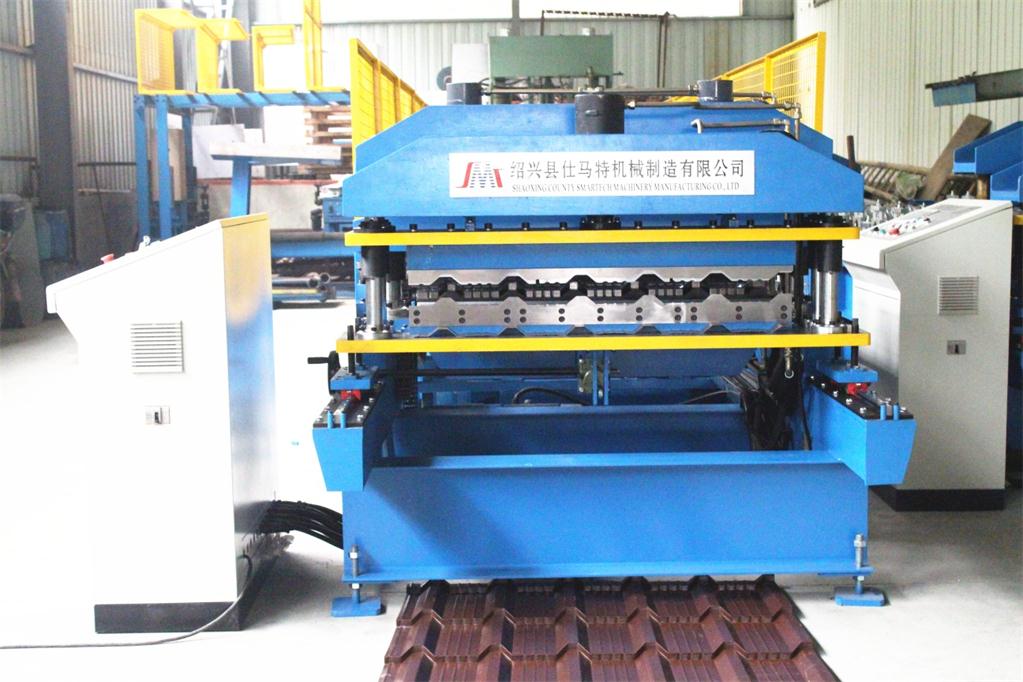

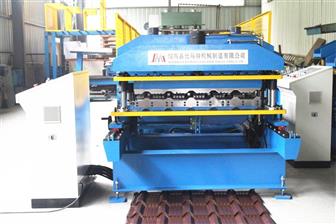

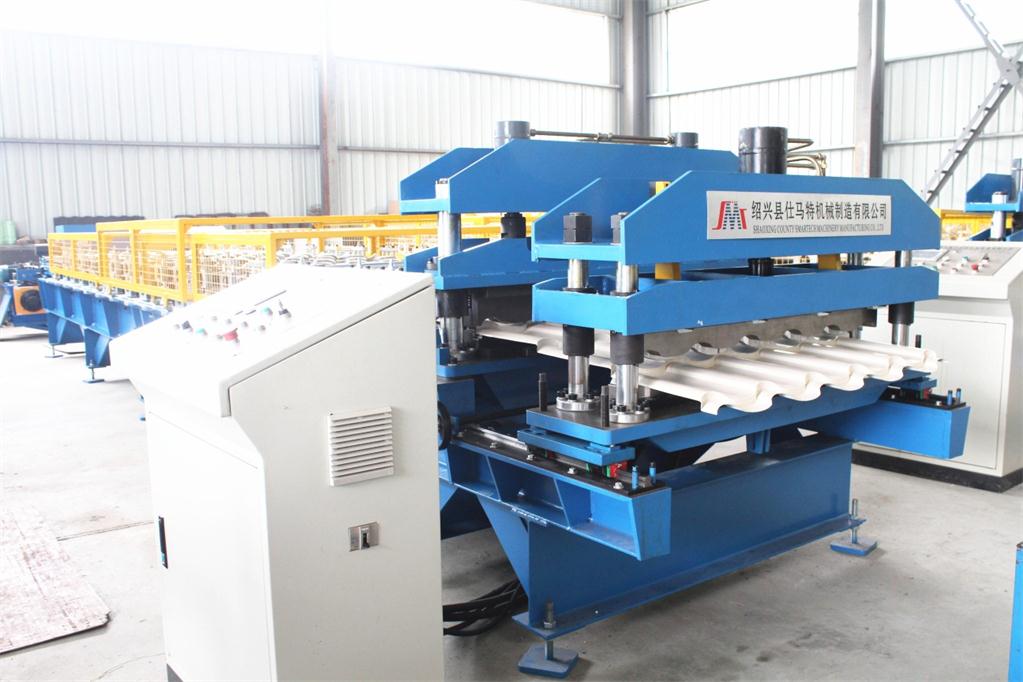

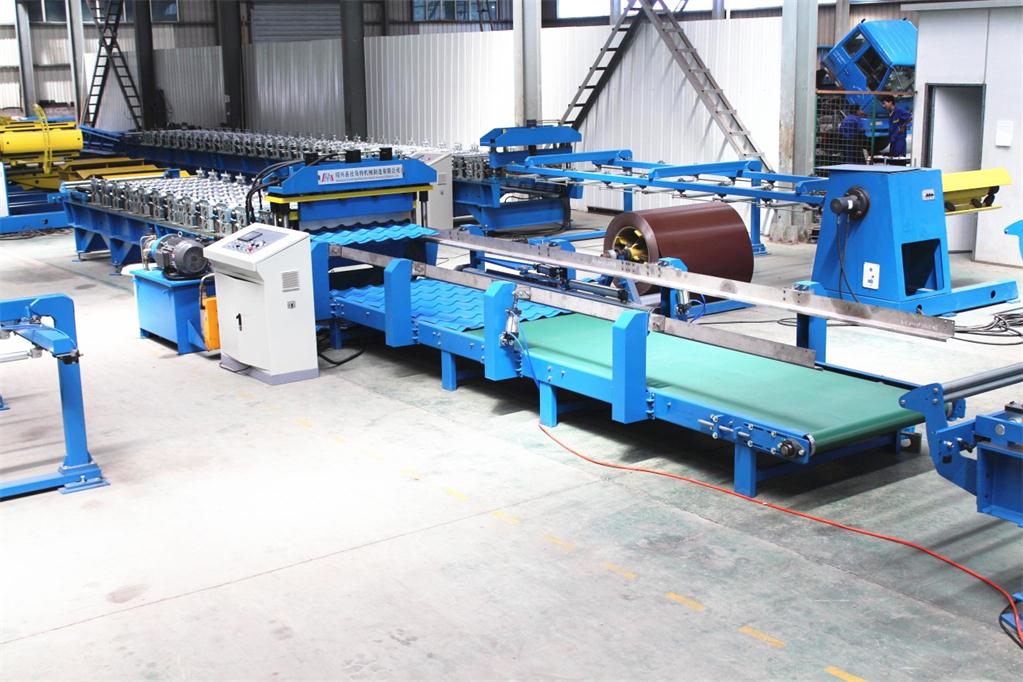

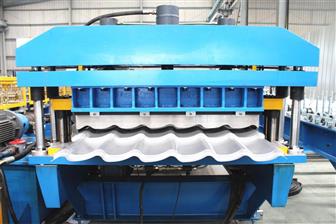

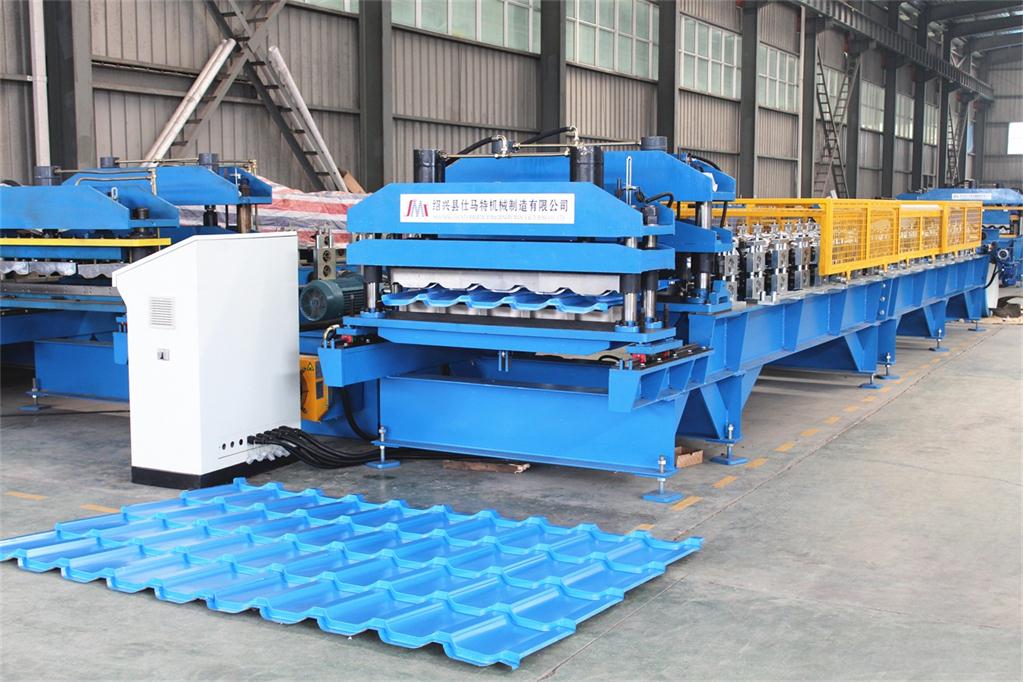

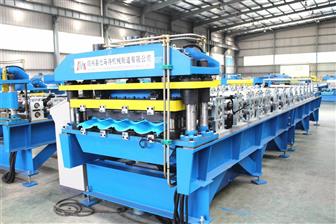

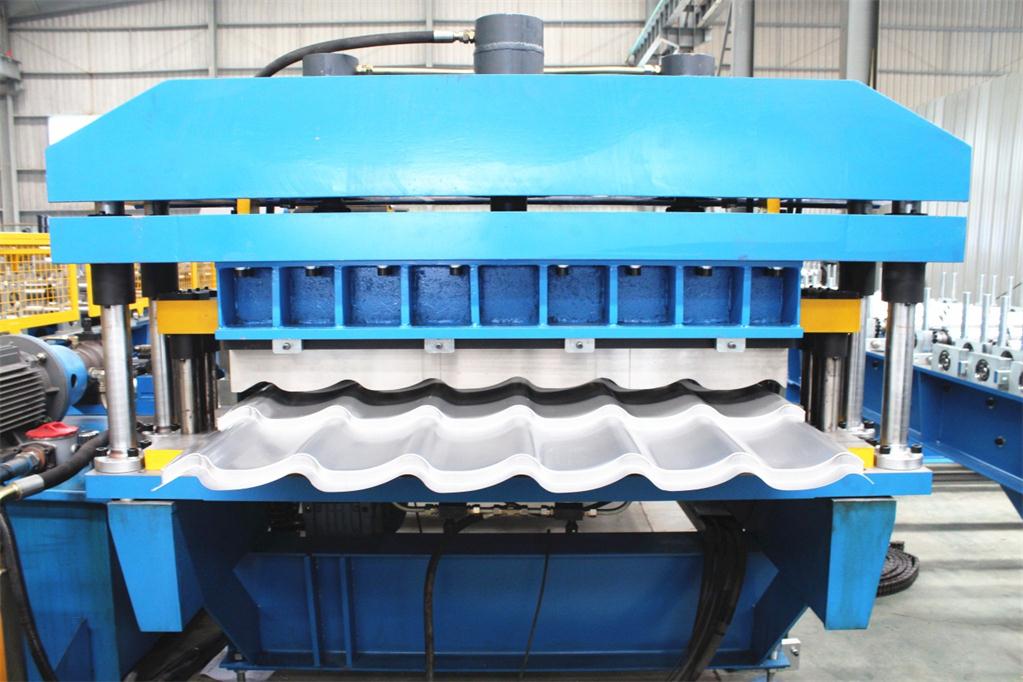

La máquina perfiladora de tejas metálicas es una maquinaria diseñada para chapas de acero laminadas en continuo para procesos en frío como el conformado. Utiliza bobina de chapa como materia prima, desenrrolla la bobina, lamina en continuo, conforma en frío, corta automáticamente según el tamaño seleccionado y da salida al panel finalizado. Esta perfiladora de tejas metálicas utiliza el control lógico programable (P. L. C. por sus siglas en inglés), corriente alterna (A. C. por sus siglas en inglés) y tecnología de ajuste de velocidad y como resultado, realiza una producción automática continua. Por consiguiente, esta máquina perfiladora de tejas metálicas representa una manera innovadora de producir estructuras de acero con mayor efectividad y al mismo tiempo ahorrar energía.

Usos

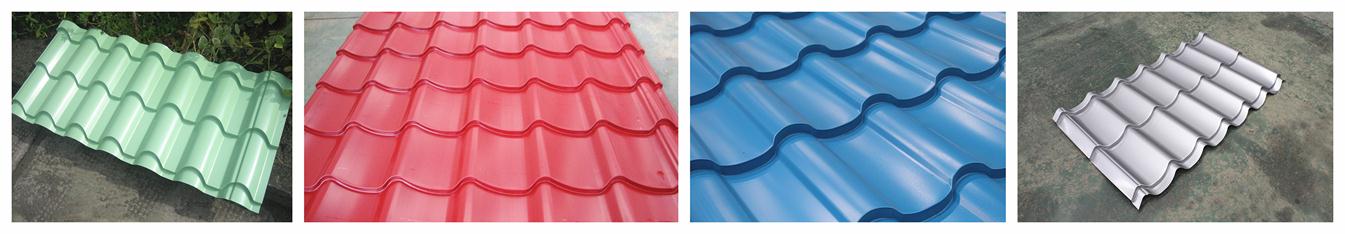

La máquina perfiladora de tejas metálicas se utiliza para la fabricación de tejas metálicas para edificios con estructuras de acero, empleados en la ingenieria constructiva.

Ventajas

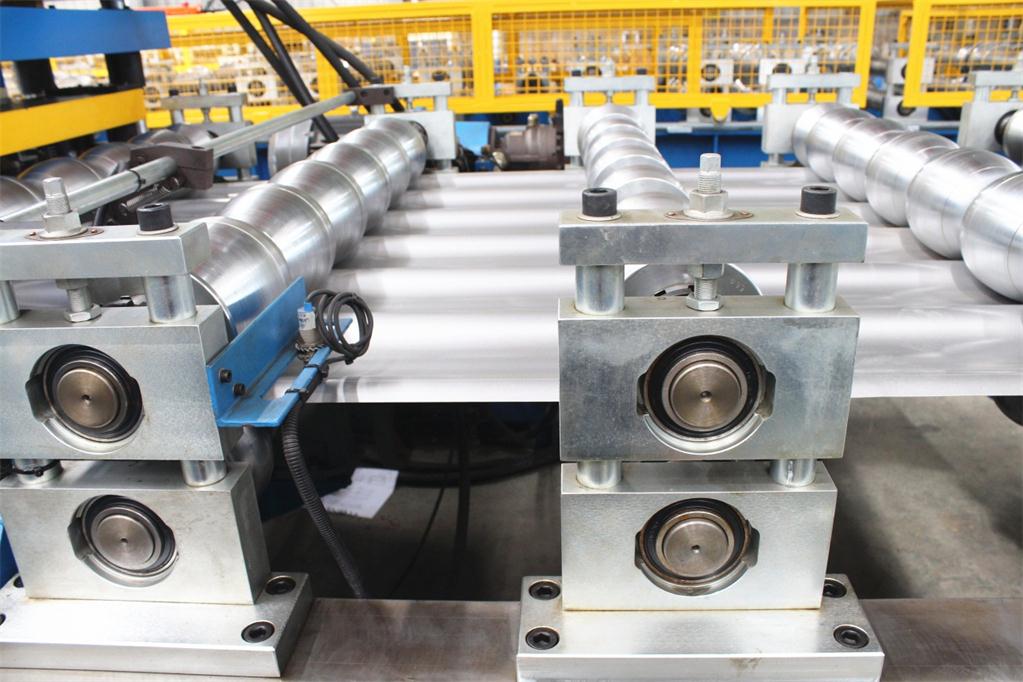

1. Eje del rodillo soportado por la columna de guía. 2. Transmisión por cadena doble 3. Accionado por motor eléctrico con dínamos en cada sección 4. Control Lógico Programable (PLC): Mitsubishi & Siemens. 5. Velocidad de producción: 8-9 m/min

Plazo de entrega

Producción en un plazo de sesenta (60) días después del recibo del pago inicial.

Forma de pago

Pago inicial: transferencia del 30% (T/T) del valor total del pedido. El resto del precio establecido en el contrato debe ser pagado por (T/T) antes del envío.

Parámetros

Item Parámetros Observaciones
1 Material adecuado Tipo Chapa de aluminio / acero colorido
Espesor (mm) 0.3 a 0.7 Chapa de aluminio
0.5 a 0.6 Chapa de acero colorido
Límite elástico (MPa) 230 a 300
Anchura (mm) ≤1250
Capacidad del desenrollador 5T/8T/10T Según el cliente
2 Material de rodillo Placa de cromo duro Nº 45
3 Velocidad de línea (m/min) Línea normal: 4-5m/min Línea de alta velocidad: 8-9m/min Tiempo de corte excluido
4 Estructura de soporte del eje de rodillos Columna guía
5 Alcance ajustable de la longitud de paso 200 a 350 (mm)
6 Sistema de control eléctrico Control lógico programable (PLC) Marca: Mitsubishi o Siemens
7 Mesa de operación Pantalla táctil y botones

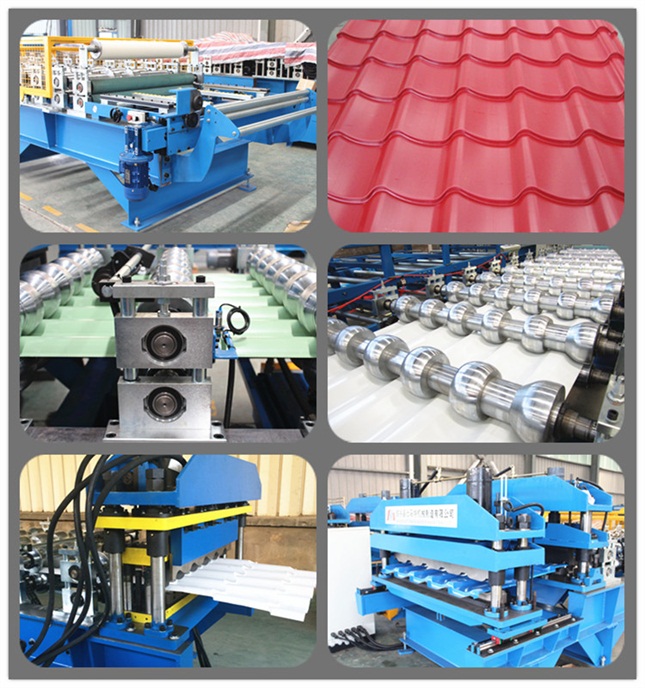

Componentes

Nombre Cantidad Observaciones

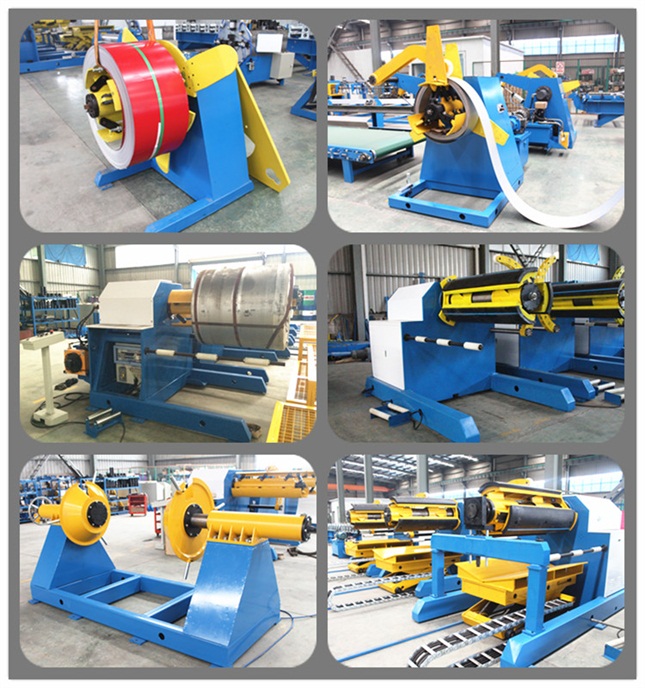

1 Desenrollador 1 juego Según el cliente
2 Máquina principal Dispositivo de pre-corte 1 juego Según el cliente

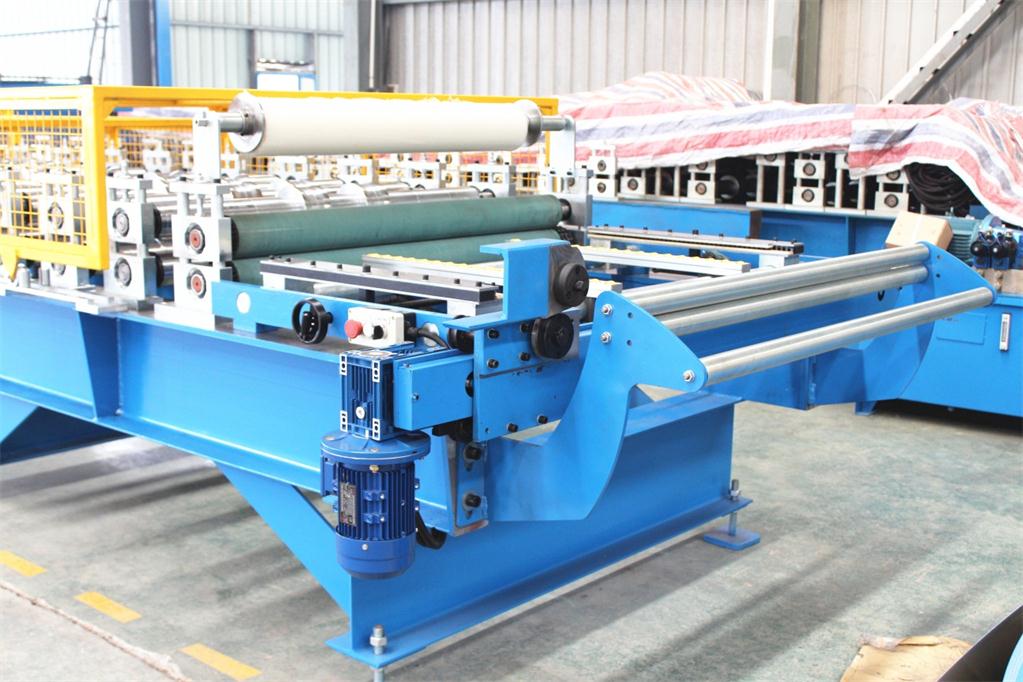

Dispositivo de alimentación 1 juego
Dispositivo de rodaje 1 juego Según el cliente
Sistema de perfilado 1 juego
Protección de seguridad móvil 1 juego Según el cliente
Dispositivo de post corte y prensa de punzonado 1 juego

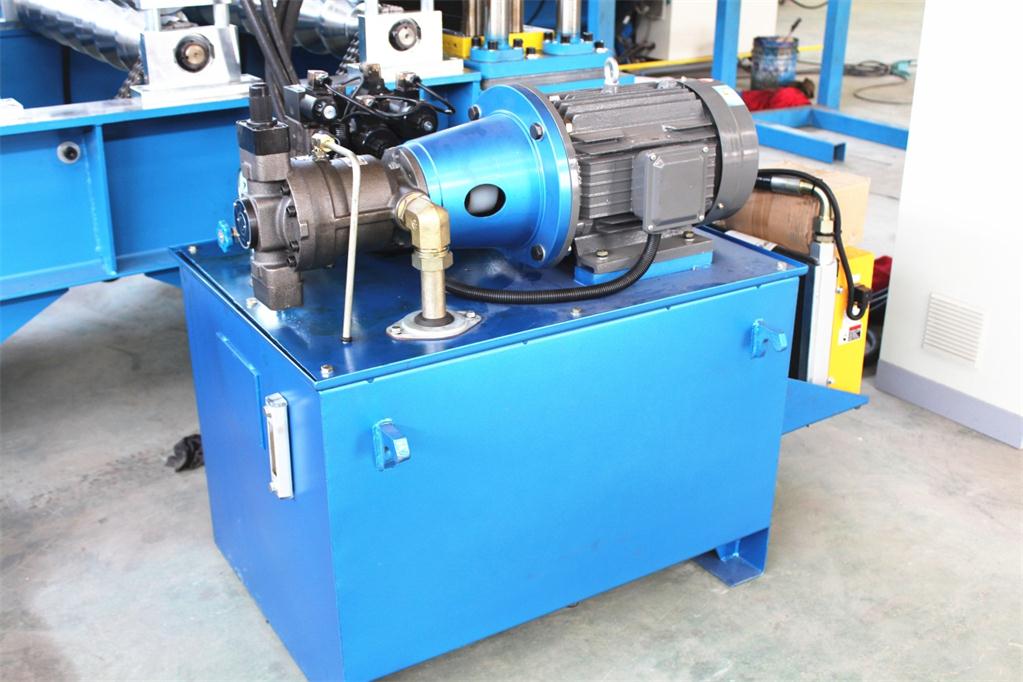

Sistema hidráulico 1 juego
3 Sistema de control eléctrico 1 juego

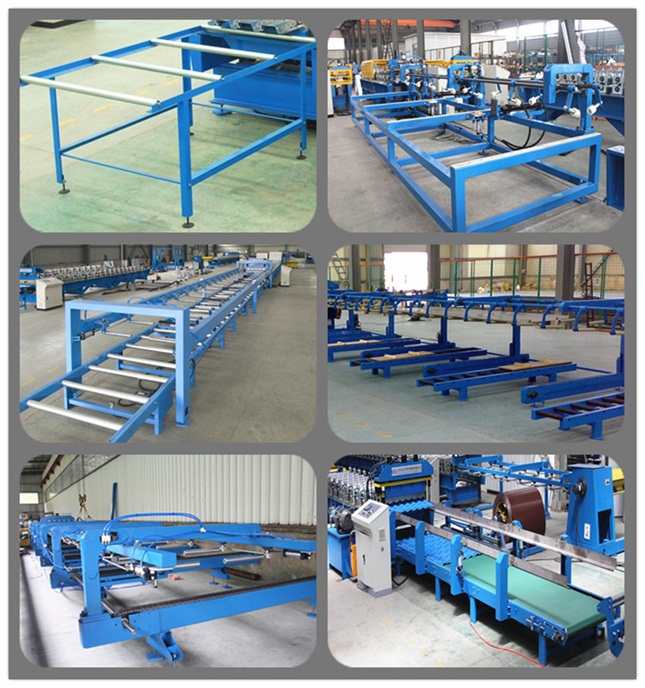

4 Apiladora automática/Soporte 1 juego Según el cliente
