Introducción

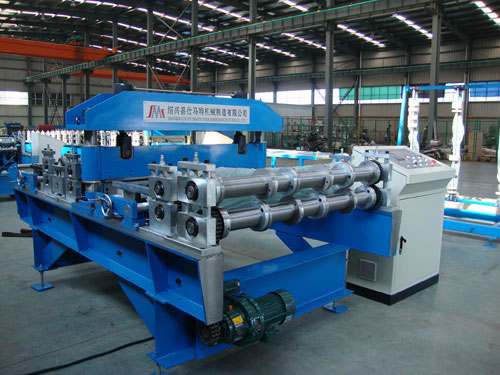

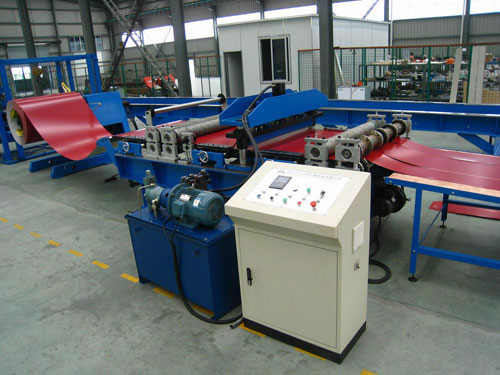

La máquina cortadora de bobinas está hecha para realizar las siguientes funciones: alimentación, rodaje, corte y ranurado. Al utilizar el acero al carbono forjado Nº 45 como materia prima, proveemos características mecánicas integradas del eje. Además, utilizamos molde de acero Cr12 como material, pues cuenta con la dureza y resistencia necesarias para rajar la hoja de la bobina.

Componentes principales

Dispositivo de guía, dispositivo de rodaje, dispositivo de corte, dispositivo de ranurado, soporte, sistema hidráulico, sistema de control eléctrico

Flujo de trabajo

Guía y rodaje →corte a la longitud establecida→ranurado de las hojas en tiras →soporte

Empaque y envío

La máquina principal es colocada en el contenedor, mientras que las piezas de repuestos se colocan en cajas de madera.
Como un fabricante profesional de la máquina cortadora de bobinas en China, la empresa Smartech Machinery Manufacturing Co., Ltd, también suministra las siguientes máquinas: perfiladora de pisos, perfiladora de guardarraíles, perfiladora de correas, perfiladora de doble capa, perfiladora de bajantes de agua de lluvia, entre otros. Como fabricantes, hemos obtenido el certificado de sistema de gestión de calidad ISO9001:2000. Nuestros productos son muy reconocidos en Europa, Oriente Medio, Sudeste Asiático, Sudáfrica, Rumania, Ucrania, Surinam, India, Rusia, Brasil, Portugal, Honduras, Egipto, Bangladesh, etc. Por lo que si usted desea adquirir la máquina de corte de bobinas, siéntase libre de ponerse en contacto con nosotros.

Parámetros técnicos

Bobina indicada 1000-1250mm
Resistencia de material 230-300Mpa
Parámetros de la bobina de hoja de acero Diámetro interior φ508 o 610 Diámetro exterior 1350 mm
Espesura del material 0.3~0.7mm
Cantidad de ranuradores 12 juegos
Tiras cortadas Las tiras deben ser mínimo de 60mm (ajustable)
Tolerancia de longitud +/_ 1.5mm en 3M en longitud
Velocidad de ranurado 10M/min
Energía del motor Energía del ranurador 2.2KW (según el diseño final)
Corte Corte automático a la longitud
Fuente de energía 380V/Trifásico /50Hz
