Descripción

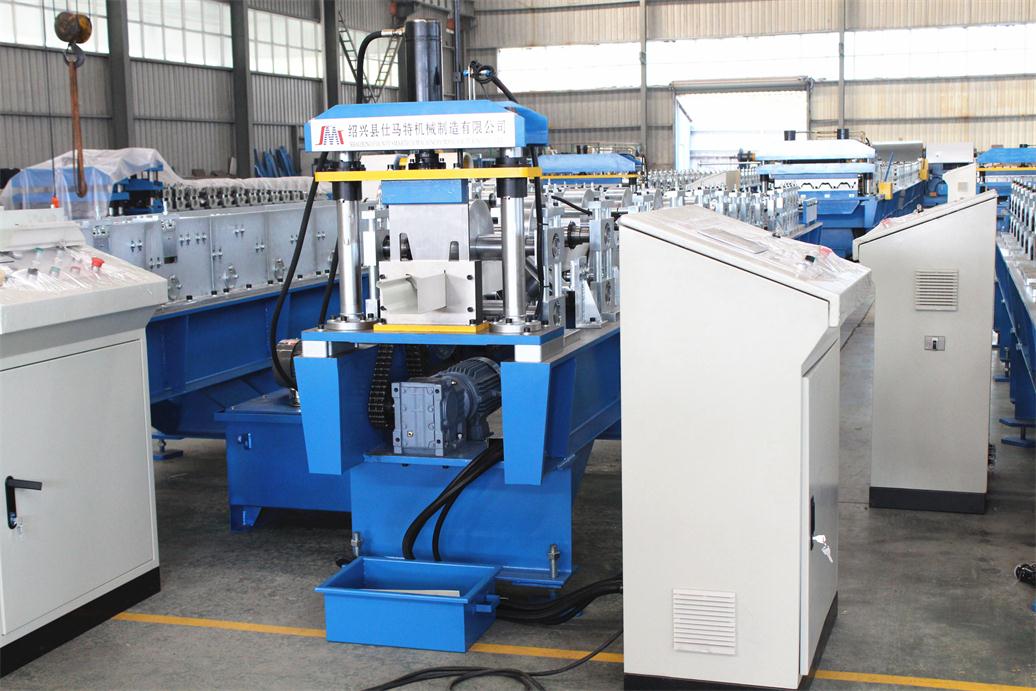

La máquina perfiladora de canalones es una perfiladora de chapas de metal para canalones. Esta perfiladora de canalones está diseñada especialmente para el laminado continuo y el conformado en frío de chapas de acero. Nuestra máquina perfiladora de canalones utiliza como materia prima bobinas de chapas de acero, las que son cortadas automáticamente al tamaño y según las exigencias requeridas y se realizan los procedimientos de laminado continuo y conformado.
Componentes principales de la máquina perfiladora de canalones

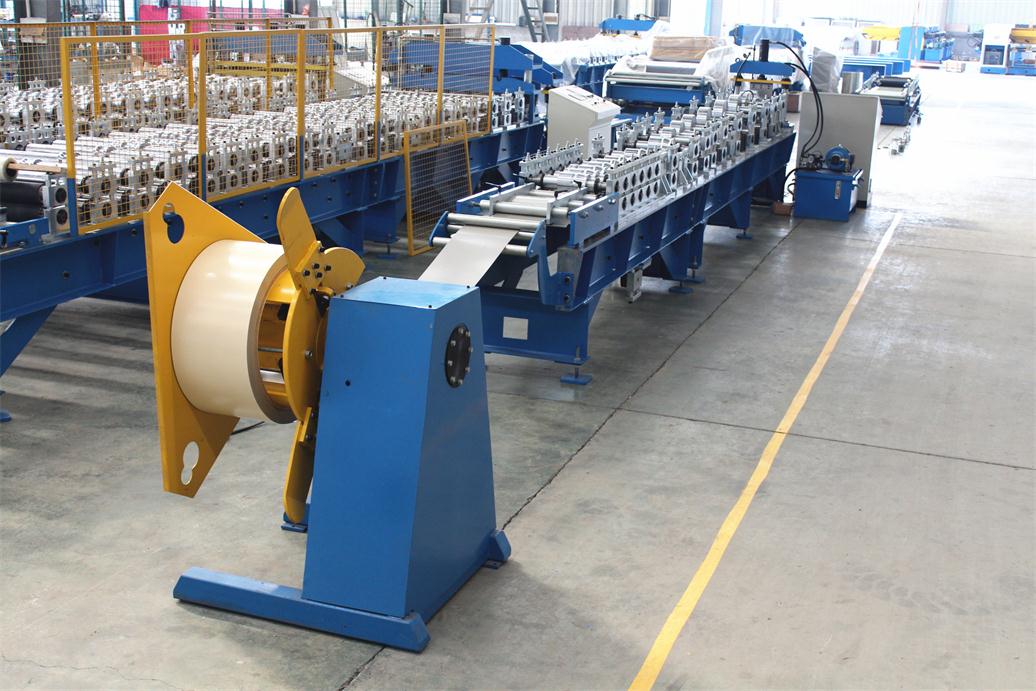

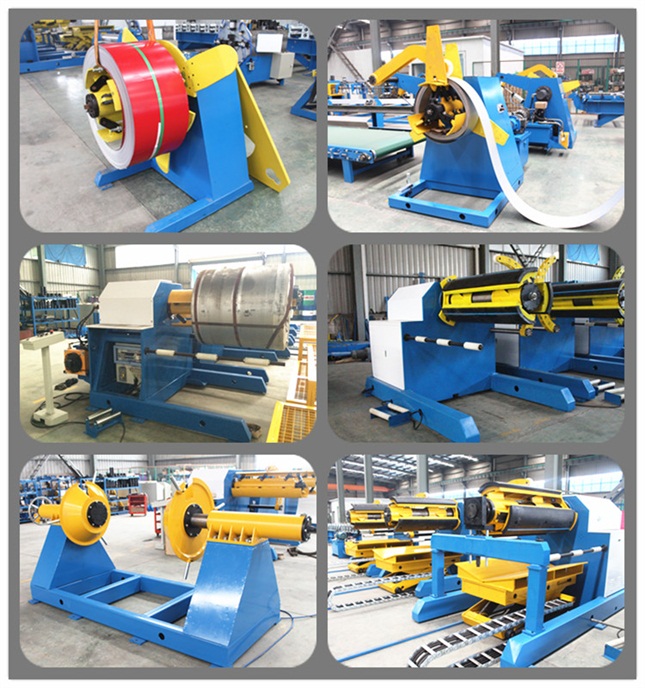

Desenrollador
Sistema de guía

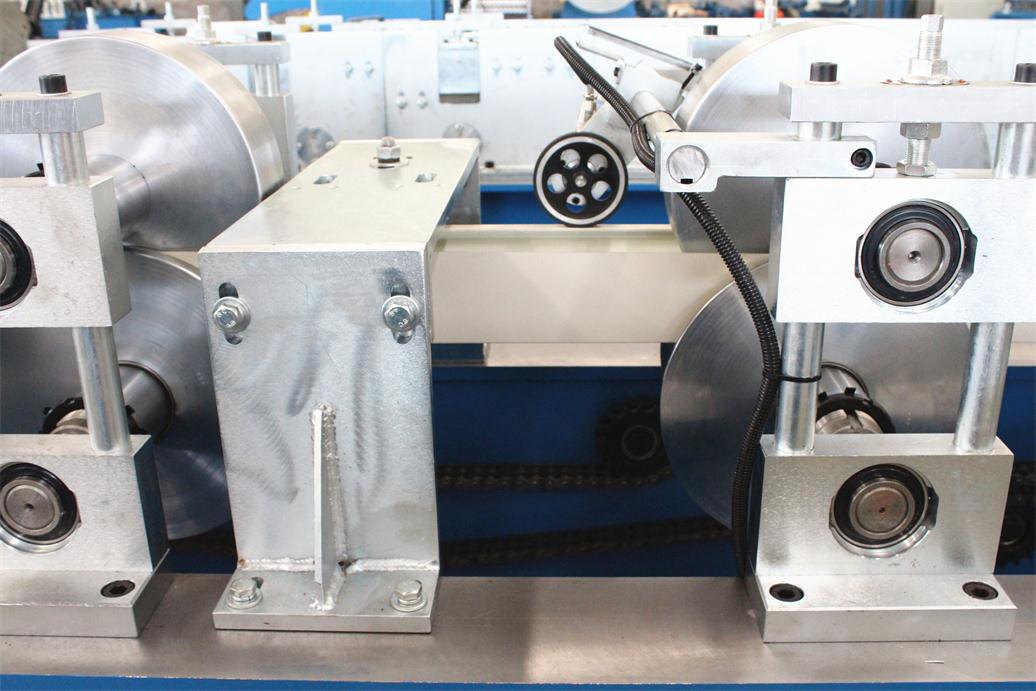

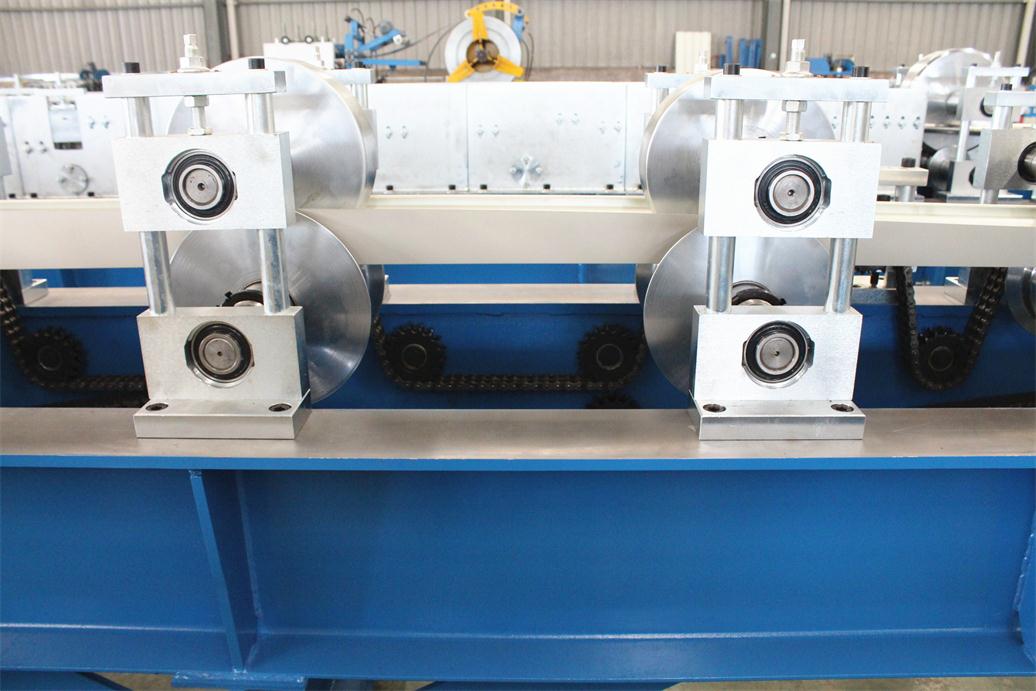

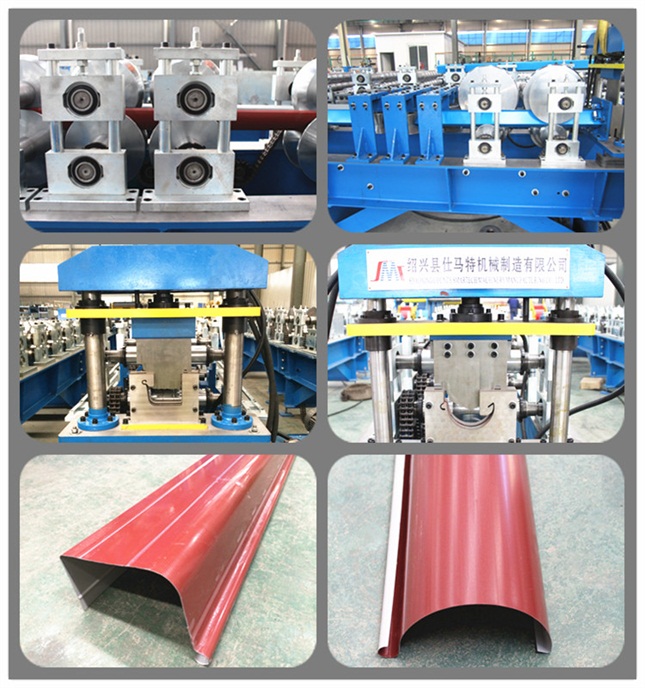

Sistema de perfilado

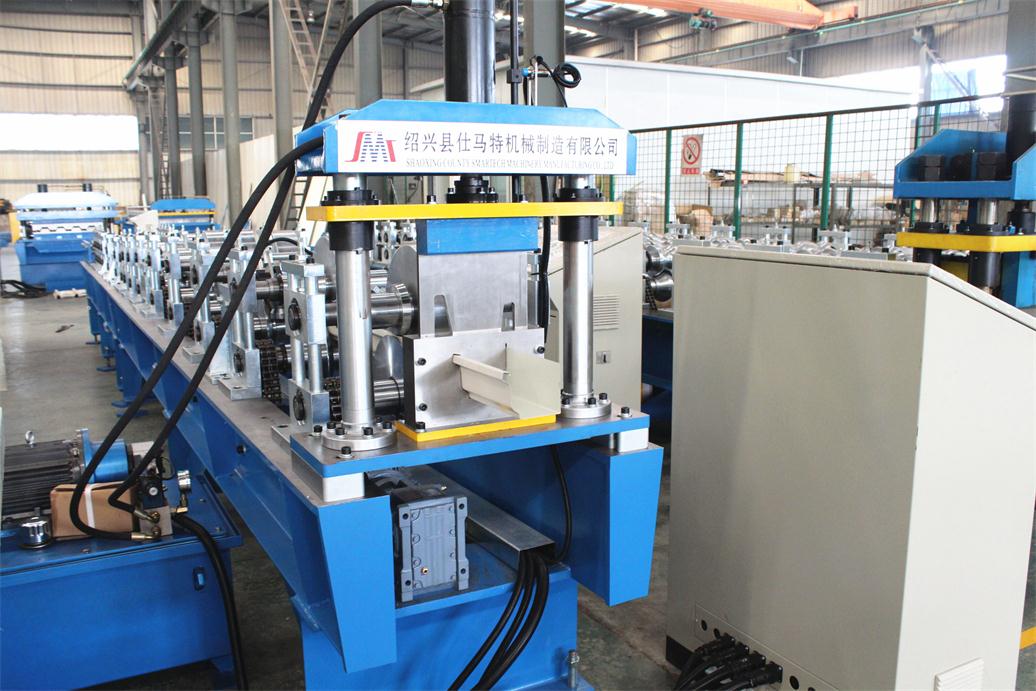

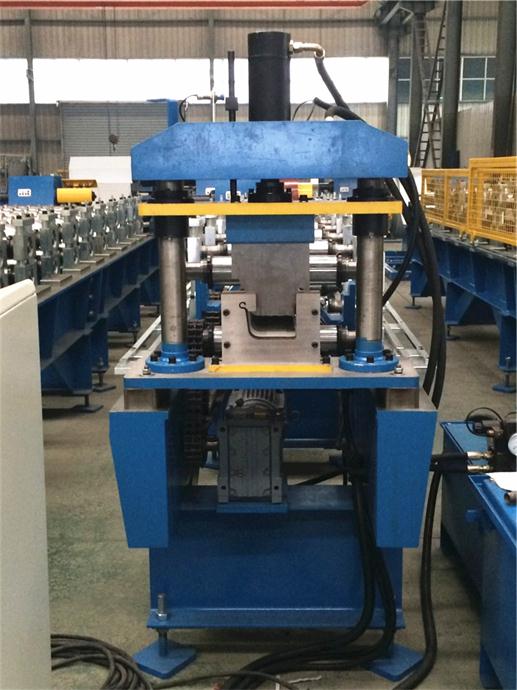

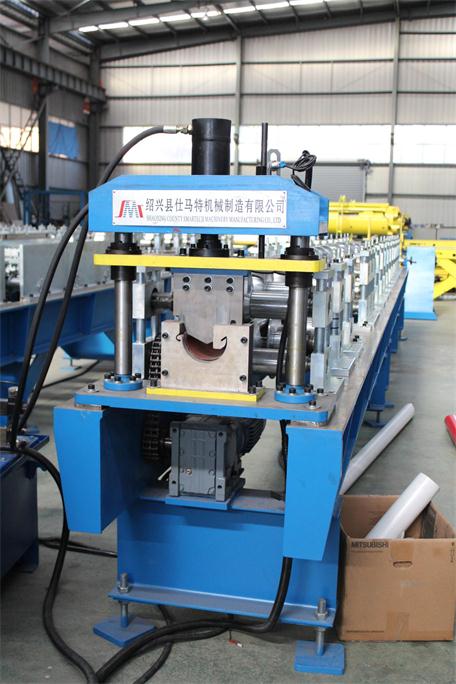

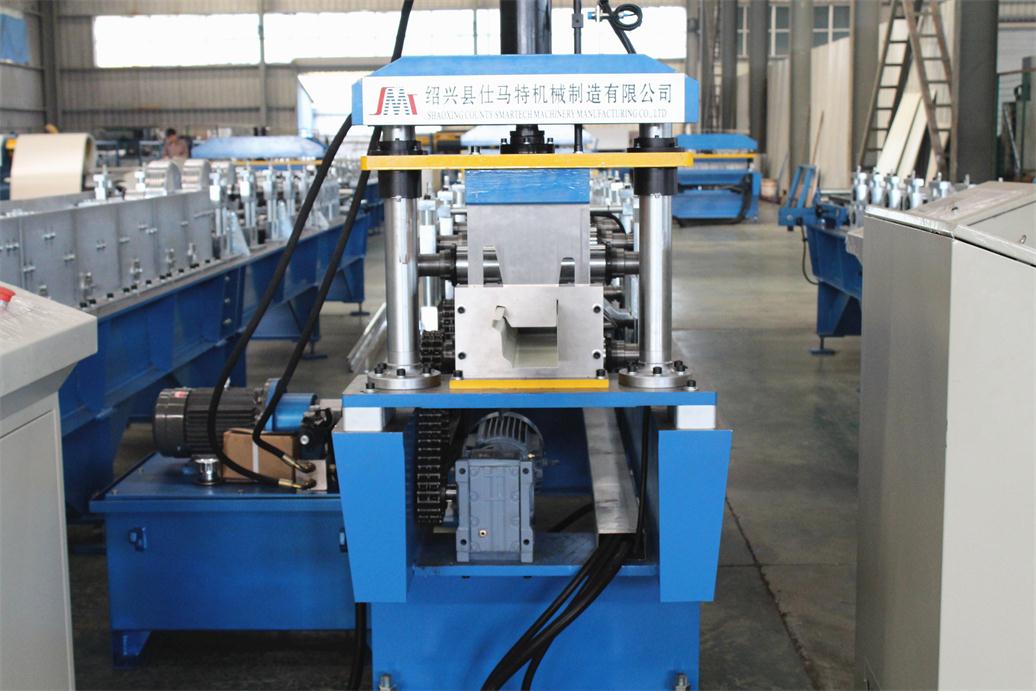

Sistema de corte

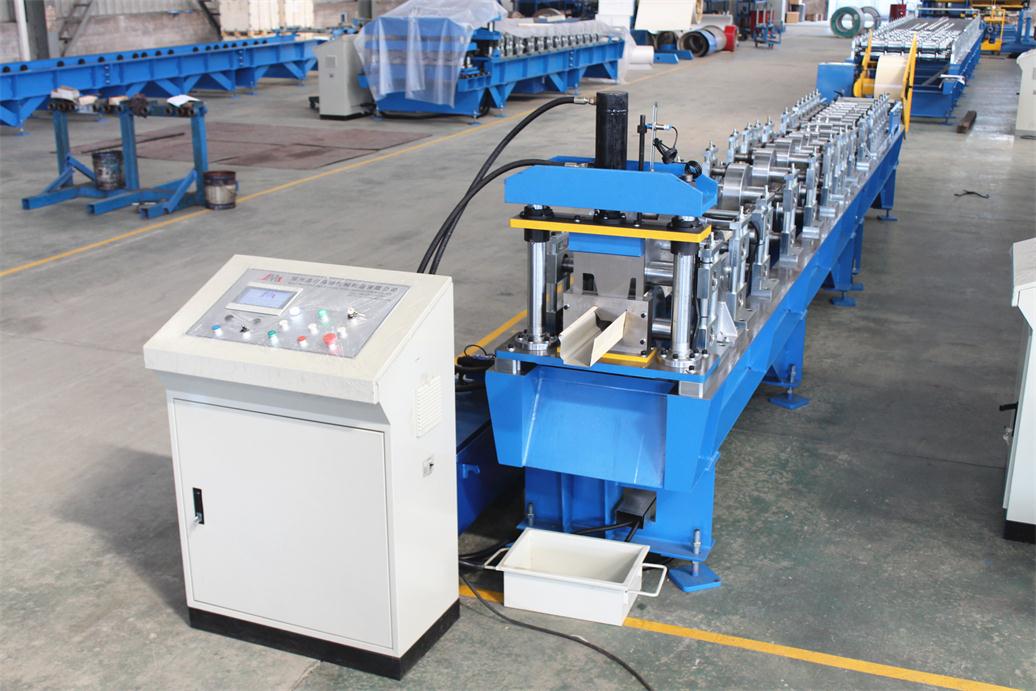

Sistema de control eléctrico
Sistema hidráulico
Soporte

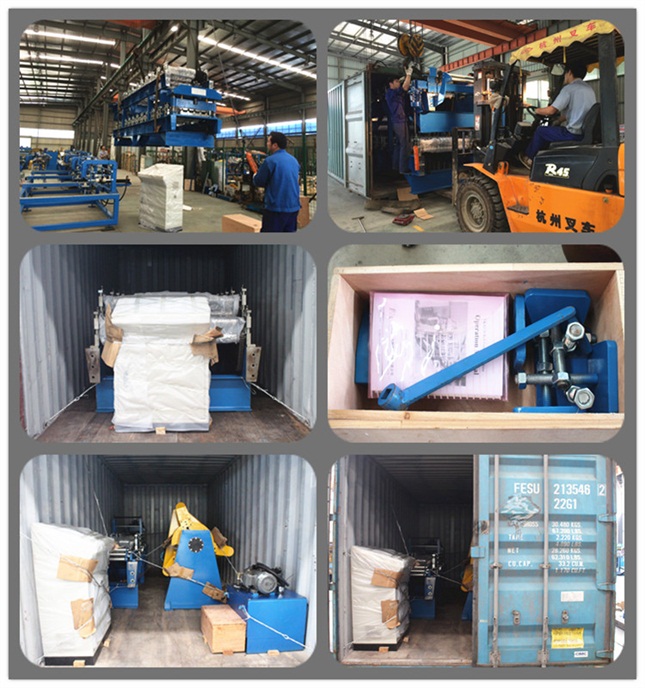

Empaque y transporte
La máquina principal de la perfiladora de canalones se coloca en contenedores, mientras que los repuestos son colocados en cajas de madera.
Especificaciones
|
Nº
|
Item
|
Parámetros
|
Observaciones
|
|
1
|
Material indicado
|
Tipo
|
Hoja de acero de color
|
|
|
Espesor (mm)
|
0.3 a 0.7
|
|
|
Limite elástico (MPa)
|
230 a 300
|
|
|
(mm)
|
≤1250
|
|
|
Capacidad de desenrollador
|
5T/8T/10T
|
De acuerdo con las exigencias del cliente
|
|
2
|
Material de rodillos
|
Placa de cromo duro Nº 45
|
|
|
3
|
Velocidad de línea (m/min)
|
20
|
|
|
4
|
Estructura de soporte del eje de rodillos
|
Columna guía
|
|
|
5
|
Sistema de control eléctrico
|
PLC
|
Marca: Mitsubishi o Siemens
|
|
6
|
Mesa de operación
|
Pantalla táctil + botones
|
|
Componentes
|
Nº
|
Item
|
Cantidad
|
Observaciones
|
|
1
|
Desenrollador
|
1 juego
|
Según el cliente
|
|
2
|
Máquina principal
|
Dispositivo de corte
|
1 juego
|
Según el cliente
|
|
Dispositivo de alimentación
|
1 juego
|
|
|
Dispositivo de rodaje
|
1 juego
|
Según el cliente
|
|
Sistema de perfilado
|
1 juego
|
|
|
Protector de seguridad móvil
|
1 juego
|
Según el cliente
|
|
Dispositivo de post- corte
|
1 juego
|
Sin desechos
|
|
Sistema hidráulico
|
1 juego
|
|
|
3
|
Sistema de control eléctrico
|
1 juego
|
|
|
4
|

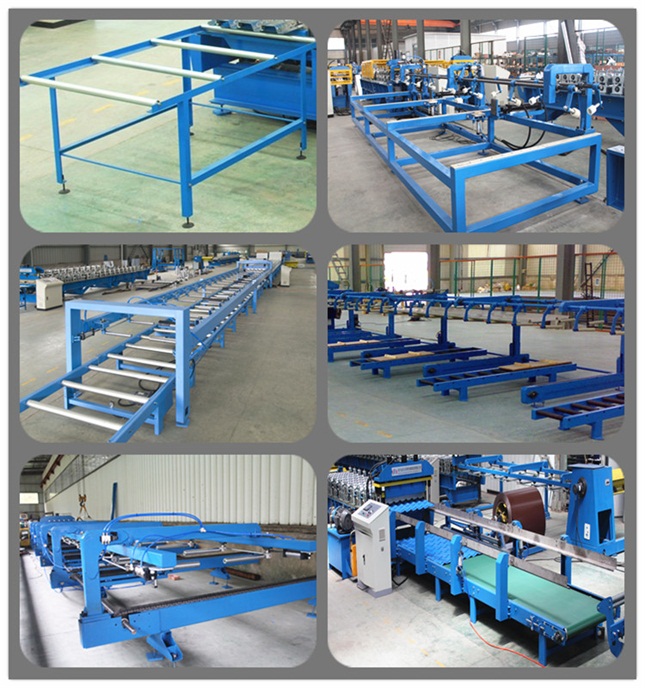

Apilador automático / soporte
|
1 juego
|
Según el cliente
|
